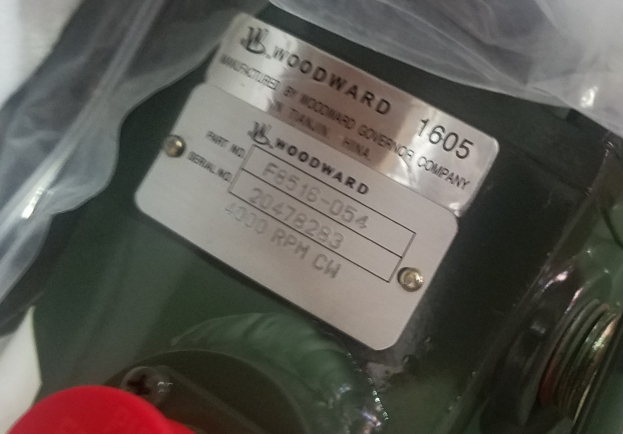

F8516-054 Woodward TG-13 Gubernator

Woodward TG-13 i TG-17 to mechaniczno-hydrauliczne regulatory obrotów do sterowania turbinami parowymi — aplikacje, w których nie jest wymagana praca izochroniczna (stała prędkość).

Regulatory TG-13 i TG-17 mają pełne 40 stopni maksymalnego skoku wału końcowego. Zalecany skok od pozycji bez obciążenia do pozycji pełnego obciążenia wynosi 2/3 pełnego skoku regulatora. Zobacz Rysunek 1-1, aby uzyskać graficzną reprezentację maksymalnej wydajności pracy regulatorów i powiązanych informacji o skoku wału końcowego regulatora.

Wyjście regulatora jest zapewnione przez ząbkowany wał końcowy wystający z obu stron obudowy. Wewnętrzna pompa regulatorów jest tak dobrana, aby działała w standardowych zakresach prędkości: • 1100 do 2400 obr./min • 2400 do 4000 obr./min • 4000 do 6000 obr./min Regulator TG-13 działa z wewnętrznym ciśnieniem oleju 1034 kPa (150 psi), a TG-17 działa z wewnętrznym ciśnieniem oleju 1379 kPa (200 psi). Każdy regulator jest ustawiany na zakres prędkości określony przez klienta w momencie zamówienia. Regulator o wysokiej prędkości (4000 do 6000 obr./min) może wymagać wymiennika ciepła w niektórych zastosowaniach (patrz koniec Rozdziału 2, Kiedy wymagany jest wymiennik ciepła?). Oba regulatory są w stanie sterować w zakresie prędkości niższym niż określony, z pewną utratą momentu obrotowego i wydajności.

Regulatory są dostępne z obudową żeliwną lub odlewaną aluminiową. Spadek prędkości jest wymagany do stabilnej pracy regulatora. Spadek jest ustawiany fabrycznie, ale regulowany wewnętrznie. Dostępne są dwa sposoby ustawiania prędkości. Ustawianie prędkości za pomocą śruby jest standardowe. Ustawianie prędkości za pomocą dźwigni jest opcjonalne i zapewnione przez ząbkowany zespół wału wystający z obu stron pokrywy.
