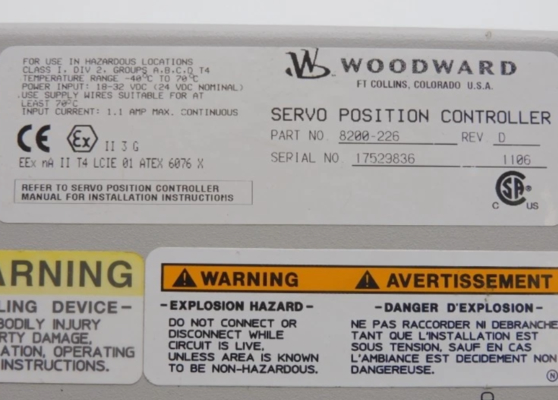

8200-226 Sterownik położenia serwa Woodward

8200-226 Woodward Servo Position Controller

Szczegóły produktu:

Dodatkowe informacje:

Opis:

8200-226 to najnowszy model SPC (Servo Position Controller). Zastępuje modele 8200-224 i 8200-225. SPC pozycjonuje siłownik hydrauliczny lub pneumatyczny na podstawie sygnału żądania pozycji otrzymanego z układu sterowania. SPC pozycjonuje siłownik z pojedynczą cewką, używając pojedynczych lub podwójnych urządzeń sprzężenia zwrotnego pozycji. Sygnał żądania pozycji może być wysyłany do SPC za pośrednictwem DeviceNet, 4–20 mA lub obu. Program komputerowy działający na komputerze osobistym (PC) pozwala użytkownikowi na łatwą konfigurację i kalibrację SPC.

Narzędzie serwisowe SPC służy do konfigurowania, kalibracji, regulacji, monitorowania i rozwiązywania problemów z SPC. Narzędzie serwisowe działa na komputerze PC i komunikuje się z SPC za pośrednictwem połączenia szeregowego. Złącze portu szeregowego to 9-pinowe gniazdo sub-D i używa kabla prostego do połączenia z komputerem PC. Woodward oferuje zestaw adaptera USB do 9-pinowego portu szeregowego, jeśli jest potrzebny do nowych komputerów, które nie mają 9-pinowego złącza szeregowego (P/N 8928-463).

Zestaw ten zawiera adapter USB, oprogramowanie i kabel szeregowy o długości 1,8 m (6 stóp). (Patrz rozdział 4, aby uzyskać instrukcje dotyczące instalacji narzędzia serwisowego SPC.) SPC jest konfigurowany za pomocą edytora pliku konfiguracyjnego narzędzia serwisowego SPC w celu utworzenia pliku, który następnie jest ładowany do SPC. Narzędzie serwisowe SPC może również odczytać istniejącą konfigurację z SPC do edytora pliku konfiguracyjnego.

Przy pierwszym podłączeniu SPC do siłownika, musi on zostać skalibrowany do przetwornika sprzężenia zwrotnego pozycji siłownika. Użytkownik jest prowadzony przez proces kalibracji przez narzędzie serwisowe. Kalibrację można również wykonać za pomocą układu sterowania za pośrednictwem łącza DeviceNet. Procedurę kalibracji można znaleźć w pliku pomocy GAP™.

SPC wymaga źródła napięcia od 18 do 32 Vdc, o wydajności prądowej 1,1 A max. Jeśli do zasilania używana jest bateria, konieczna jest ładowarka do akumulatorów, aby utrzymać stabilne napięcie zasilania. Linia zasilania powinna być zabezpieczona bezpiecznikiem 5 A, 125 V, zdolnym wytrzymać prąd rozruchowy 20 A, 100 ms po włączeniu zasilania.
