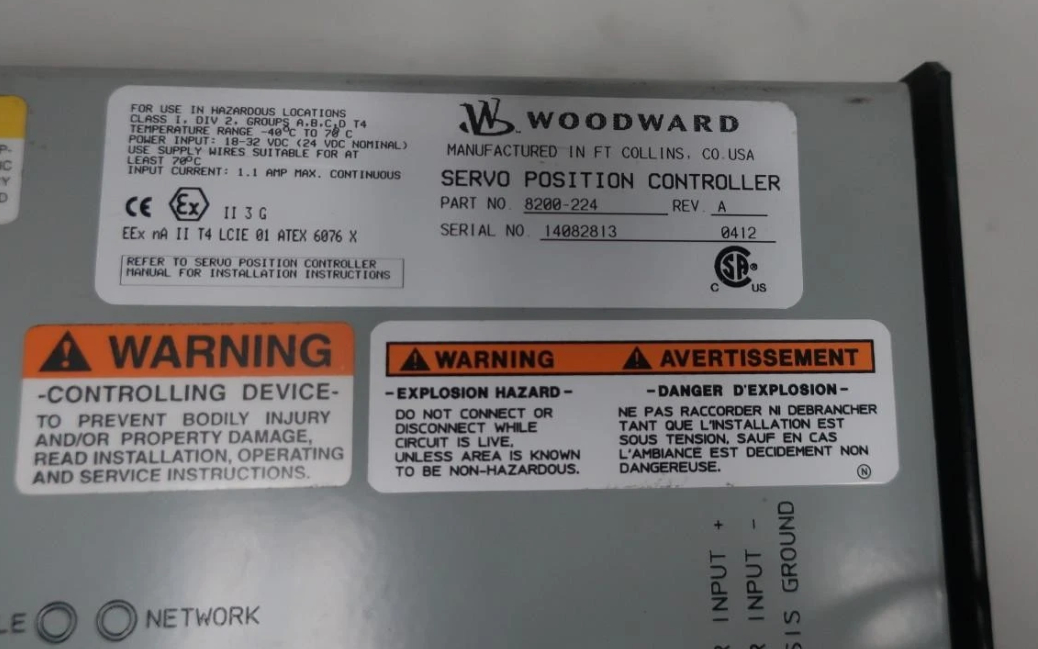

8200-224 Woodward Servo Pozycja kontroler

8200-224 Woodward Servo Position Controller

Szczegóły produktu:

Dodatkowe informacje:

Opis:

8200-226 to najnowszy model SPC (Servo Position Controller).SPC pozycjonuje silnik napędowy hydrauliczny lub pneumatyczny na podstawie sygnału wymagającego pozycji otrzymanego od urządzenia sterującego. SPC pozycjonuje jednowkołowy siłownik za pomocą urządzeń zwrotnych jedno- lub podwójnej pozycji.Program oprogramowania działający na komputerze osobistym (PC) umożliwia użytkownikowi łatwą konfigurację i kalibrację SPC.

Narzędzie serwisowe SPC służy do konfiguracji, kalibracji, regulacji, monitorowania i rozwiązywania problemów z SPC. Narzędzie serwisowe działa na komputerze i komunikuje się z SPC za pośrednictwem połączenia seryjnego.Złącze z portu seryjnego jest 9-pin pod-D gniazdko i wykorzystuje przewód prosty do podłączenia do komputera. Woodward oferuje zestaw serijnego adaptera USB do 9 pinów w przypadku potrzeby dla nowych komputerów, które nie posiadają 9-pinówkowego złącza seryjnego (P/N 8928-463).

Ten zestaw zawiera adapter USB, oprogramowanie i kabel seryjny o długości 1,8 m (patrz rozdział 4 instrukcji instalacji narzędzia serwisowego SPC).) SPC jest konfigurowany za pomocą edytora plików konfiguracyjnych narzędzia SPC Service Tool, aby utworzyć plik, który następnie jest ładowany do SPC.Narzędzie SPC Service Tool może również odczytywać istniejącą konfigurację z SPC w edytorze pliku konfiguracji.

Po raz pierwszy przyłączanie SPC do siłownika wymaga jego kalibracji do przetwornika informacji zwrotnej o pozycji siłownika.Kalibracja może być również wykonywana przez sterowanie za pośrednictwem łącza DeviceNetProcedurę kalibracji można znaleźć w pliku pomocy GAPTM.

SPC wymaga źródła napięcia od 18 do 32 Vdc, o pojemności prądu maksymalnie 1,1 A. Jeśli do zasilania jest używana bateria, do utrzymania stabilnego napięcia zasilania konieczne jest ładowarka baterii.Przewód elektryczny powinien być chroniony 5 A, bezpiecznik 125 V, zdolny do wytrzymania prądu 20 A, 100 ms przy podaniu mocy.
