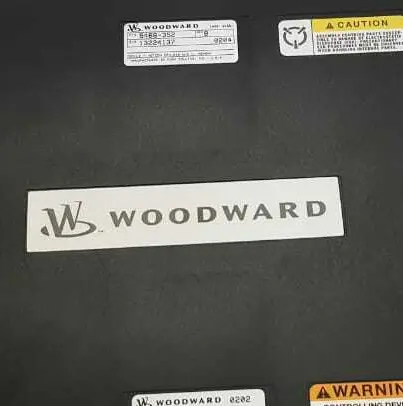

5466-352 Woodward Netcon CPU_040 W/O Pamięć LL

5466-352 Woodward NETCON CPU_040 W/O LL pamięć

Szczegóły produktu:

Dodatkowe informacje:

Opis:

Moduł ten przyjmuje informacje cyfrowe z procesora i generuje cztery proporcjonalne sygnały między sterownikiem a sterownikiem.Sygnały te są proporcjonalne i ich maksymalny zakres wynosi od 0 do 25 mAdc lub od 0 do 200 mAdc.Na rysunku 10-5 przedstawiono wykres bloku czterokanałowego modułu sterownika aktuatora. System zapisuje wartości wyjściowe do pamięci podwójnego portu za pomocą interfejsu VME-bus.

Mikrokontroler skaluje wartości za pomocą stałych kalibracyjnych przechowywanych w EEPROM i zaplanowuje wyjścia w odpowiednim czasie.Mikrokontroler monitoruje napięcie wyjściowe i prąd każdego kanału i ostrzega system wszelkich błędów kanału i obciążeniaSystem może indywidualnie
w przypadku wykrycia usterki, która uniemożliwia działanie modułu, zarówno przez mikrokontroler, jak i przez system, zapala się LED FAULT.

10.3.3Instalacja
Moduły są utrzymywane na miejscu przez dwie śruby, jedną na górze i jedną na dole przedniego panelu.Ponadto na górnej i dolnej stronie modułu znajdują się dwie uchwyty, które, po przełączeniu (pchnięciu na zewnątrz), przesunąć moduły wystarczająco daleko, aby płyty odłączyły złącza płyty głównej.

10.3.4FTM Referencja
Zobacz rozdział 13 w celu uzyskania pełnych informacji dotyczących okablowania pola dla czterokanałowego modułu aktuatora FTM. Zobacz dodatek A w celu uzyskania odniesienia krzyżowego do numerów części dla modułów, FTM i kabli.

10.3.5Sprawienie problemów
Każdy moduł I/O ma czerwone LED, które wskazuje stan modułu.Światło LED w kolorze czerwonym oznacza, że sterownik siłownika nie komunikuje się z modułem procesoraŚwiecące czerwone diody LED wskazują na problem wewnętrzny modułu i zaleca się wymianę modułu.
