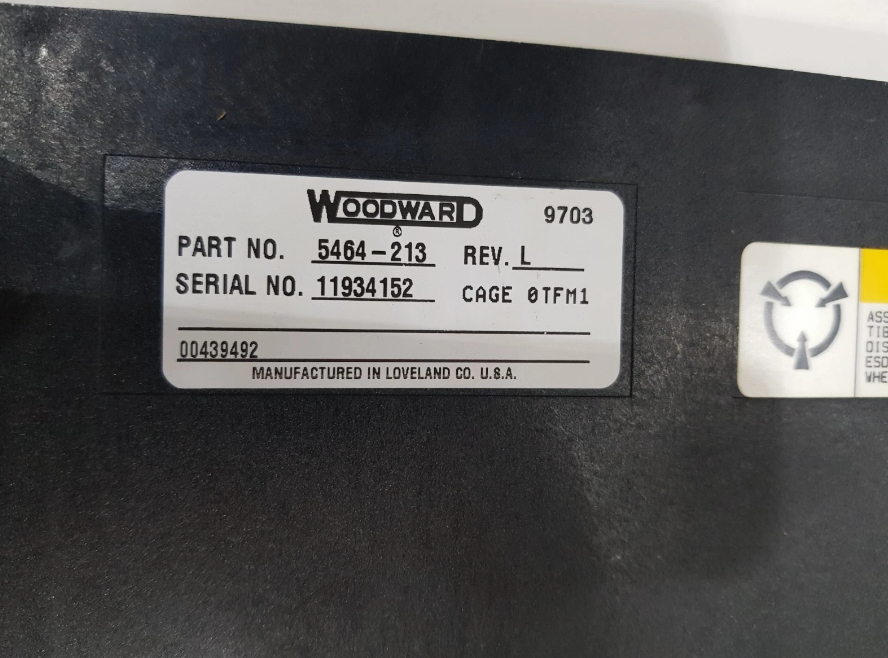

5464-213 Woodward Netcon Serial Card

5464-213 Woodward Netcon Serial I/O Card

Szczegóły produktu:

Dodatkowe informacje:

Opis:

Inteligentne moduły I/O posiadają własne wbudowane mikrokontrolery. Wszystkie moduły opisane w tym rozdziale to inteligentne moduły I/O. Podczas inicjalizacji inteligentnego modułu, mikrokontroler modułu wyłącza diodę LED po przejściu testu autodiagnostycznego (POST) i zainicjowaniu przez CPU. Świecąca dioda LED wskazuje na błąd I/O.

CPU informuje również każdy moduł o tym, w której grupie częstotliwości powinien działać każdy kanał, wraz z innymi szczegółowymi informacjami (takimi jak typ termopary dla modułów termoparowych). Podczas pracy CPU okresowo nadaje "klucz" do wszystkich kart I/O, wskazując, które grupy częstotliwości wymagają aktualizacji.

Dzięki temu systemowi inicjalizacji/nadawania klucza, każdy moduł I/O może obsługiwać własne planowanie grupy częstotliwości przy minimalnej interwencji CPU. Te inteligentne moduły I/O posiadają również wbudowane wykrywanie błędów online i możliwości automatycznej kalibracji/kompensacji. Każdy kanał wejściowy posiada niezależne precyzyjne napięcie odniesienia. Wbudowany mikrokontroler odczytuje to napięcie odniesienia raz na minutę, gdy nie odczytuje wejść. Mikrokontroler następnie wykorzystuje dane uzyskane z odczytu napięcia odniesienia do wykrywania błędów i automatycznej kompensacji/kalibracji temperatury.

Wbudowany mikrokontroler ma wstępnie ustawione limity dla oczekiwanych odczytów podczas pomiaru każdego napięcia odniesienia. Jeśli odczyt wykracza poza te limity, system ustali, że kanał wejściowy, przetwornik A/D lub precyzyjne źródło napięcia odniesienia kanału nie działa prawidłowo. Kiedy to nastąpi, mikrokontroler oznaczy kanał jako uszkodzony. CPU wykona następnie wszelkie działania, które inżynier aplikacji zaprogramował w aplikacji.
