Sterownik magistrali pionowej Honeywell VBD 24Vdc 110mA do redundantnej konfiguracji części centralnych

Moduły 10001/R/1 są używane w konfiguracjach z redundantnymi częściami centralnymi i nieredundantnymi we/wy. Przekaźnik w module 10001/R/1 odłącza VBD od magistrali pionowej w przypadku awarii części centralnej, wywołanej przez wbudowany watchdog w VBD lub przez oprogramowanie.

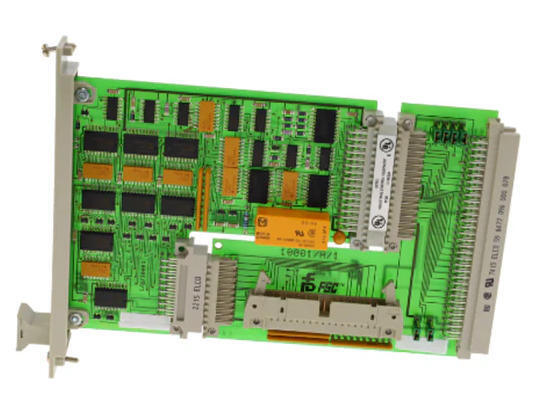

Moduły 10001/R/1 składają się z dwóch części: części elektronicznej (płyta główna) i części okablowania (10001/A/1), jak pokazano na Rysunku 3. Śruby na 96-pinowym złączu mocują część 10001/A/1 do szafy 19-calowej, umożliwiając wymianę części elektronicznej VBD bez odłączania płaskiego kabla magistrali pionowej.

W systemie FSC część centralna (CP) łączy się z poziomem we/wy za pomocą modułów sterownika magistrali pionowej (VBD) znajdujących się w szafie CP. Na część centralną można zainstalować maksymalnie 14 modułów VBD, z których każdy obsługuje do 10 modułów sterownika magistrali poziomej (HBD). Maksymalna odległość między VBD a dowolną szafą we/wy na magistrali pionowej wynosi 5 m (16,4 stopy). Tabela 1 zawiera listę sterowników magistrali pionowej, w tym 10001/R/1, które mogą być używane w różnych konfiguracjach.
