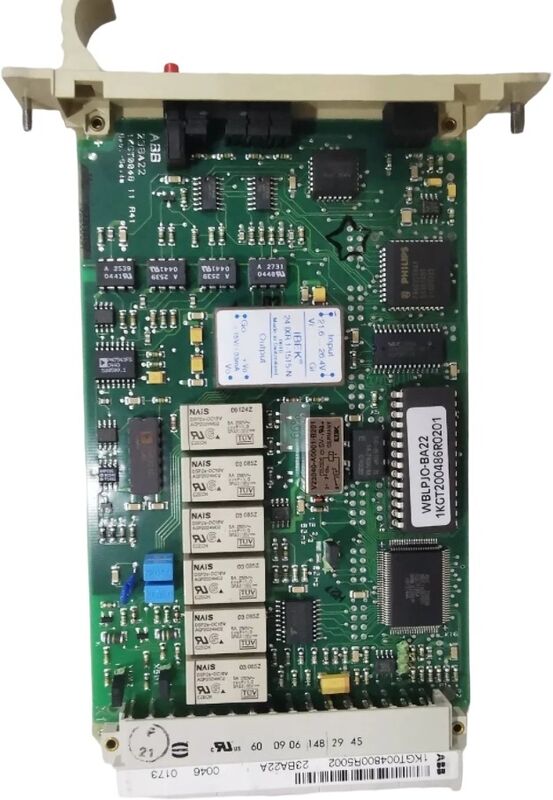

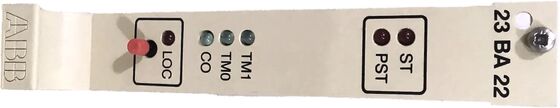

23BA22 1KGT004800R5002 Tablica modułu monitorowania wyjścia dowodzenia ABB

Tablica modułu monitorowania wyjścia komendy ABB (23BA22 1KGT004800R5002) jest zaawansowanym komponentem systemu sterowania zaprojektowanym do zastosowań automatyki przemysłowej.

Ten moduł monitorowania wyjścia polecenia wykonuje krytyczne funkcje walidacji w systemach sterowania.jednostka łączności i moduł płyty wyjściowej uruchamiają sekwencję walidacji przedwstępnej. Kontrola (1-out-of-n) jest aktywowana na tablicy monitorowania wyjścia polecenia 23BA22,jednocześnie mierząc rezystancję przekaźnika włączającego w przełączonym obwodzie wyjściowym i porównując ją z parametryzowanymi górnymi i dolnymi granicami. Kiedy zmierzony rezystancja wchodzi w zdefiniowany zakres, polecenie obiektu jest wypuszczany za pośrednictwem binarnej płyty wyjściowej 23BA20.z ciągłym monitorowaniem czasu trwania pulsuWyjście wyłącza się albo przez sygnał odpowiedzi, albo po wygaśnięciu czasu na 23BA22. W standardowych zastosowaniach stacji RTU wystarczy jedna płyta 23BA22 do przeprowadzenia kontroli (1-z-n).W przypadku konfiguracji obejmujących wiele wstawiających się typów przekaźników o różnych wartościach oporu, płyta 23BA22 może obsługiwać dwa niezależne obwody kontrolne, pod warunkiem że dodatkowe napięcie badawcze jest zasilane oddzielnym, odizolowanym źródłem napięcia.
