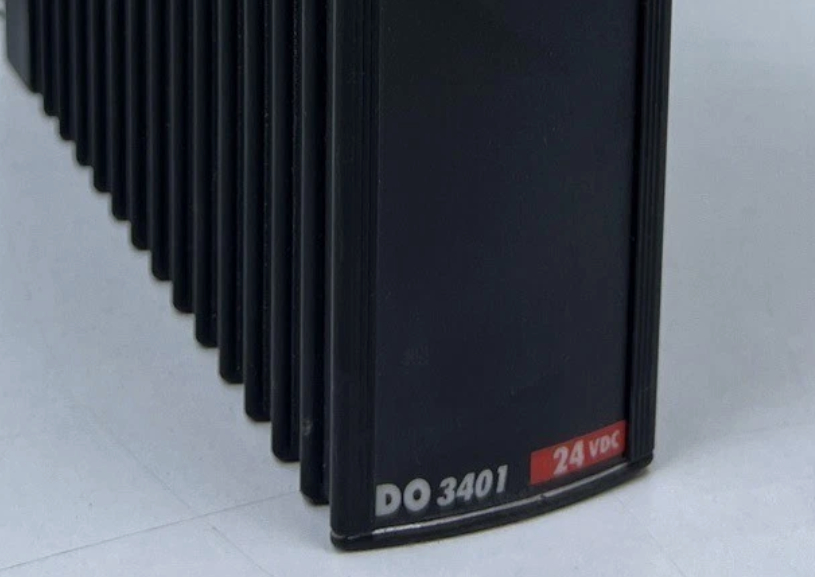

DO3401 INVENSYS Triconex Digital wyjściowy moduł wyjściowy

DO3401 Invensys Triconex Moduł Wyjścia Cyfrowego

Szczegóły Produktu:

Opis:

Każdy moduł wyjścia cyfrowego TMR posiada trzy izolowane zestawy elektroniki, zwane kanałami, które niezależnie odbierają dane z MP powiązanego z każdym kanałem. Kanały wykorzystują opatentowany obwód Quad Voter do głosowania nad poszczególnymi sygnałami wyjściowymi, gdy są one stosowane do obciążenia. Obwód głosujący opiera się na ścieżkach równoległo-szeregowych, które przepuszczają zasilanie, jeśli dwa z trzech przełączników (kanały A i B lub kanały B i C lub kanały A i C) nakazują ich zamknięcie. Obwód Quad Voter posiada wielokrotną redundancję na wszystkich krytycznych ścieżkach sygnałowych, gwarantując bezpieczeństwo i maksymalną dostępność. Dla każdego punktu moduł DO okresowo wykonuje procedurę diagnostyczną Output Voter Diagnostic (OVD). Aby umożliwić nieograniczoną bezpieczną pracę w różnych scenariuszach wielokrotnych awarii, OVD wykrywa i alarmuje o tych typach usterek:

• Punkty—wszystkie zablokowane w pozycji włączonej i wyłączonej są wykrywane w czasie krótszym niż 500 milisekund.

• Przełączniki—wszystkie zablokowane w pozycji włączonej lub wyłączonej przełączniki lub powiązane z nimi obwody sterujące są wykrywane.
