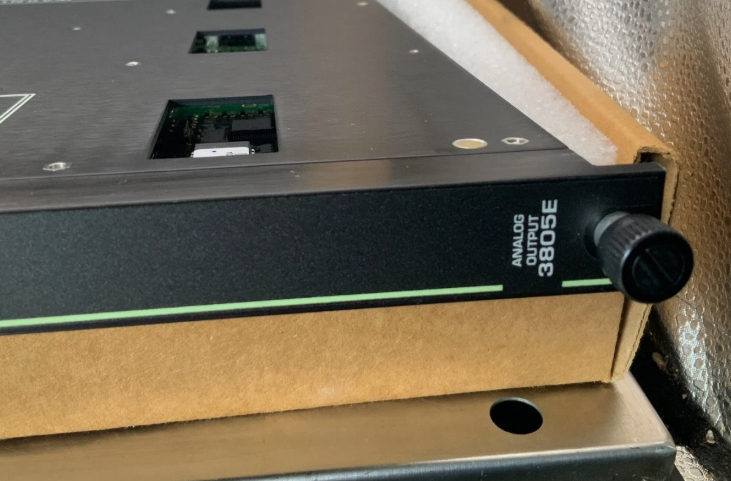

Moduł wyjścia analogowego Invensys Triconex 3805E

3805E Invensys Triconex Moduł Wyjścia Analogowego

Szczegóły produktu:

Opis:

Moduł wyjścia analogowego (AO) odbiera sygnały wyjściowe z głównego modułu procesora na każdym z trzech kanałów. Każdy zestaw danych jest następnie poddawany głosowaniu, a sprawny kanał jest wybierany do sterowania ośmioma wyjściami. Moduł monitoruje własne prądowe wyjścia (jako napięcia wejściowe) i utrzymuje wewnętrzne napięcie odniesienia, aby zapewnić samokalibrację i informacje o stanie modułu. Każdy kanał w module posiada obwód pętli zwrotnej prądowej, który weryfikuje dokładność i obecność sygnałów analogowych niezależnie od obecności obciążenia lub wyboru kanału. Konstrukcja modułu zapobiega sterowaniu sygnałem analogowym do pola przez niewybrany kanał.

Ponadto, na każdym kanale i obwodzie modułu przeprowadzana jest bieżąca diagnostyka. Awaria jakiejkolwiek diagnostyki dezaktywuje uszkodzony kanał i aktywuje wskaźnik usterki, który z kolei aktywuje alarm obudowy. Wskaźnik usterki modułu wskazuje jedynie usterkę kanału, a nie awarię modułu. Moduł nadal działa poprawnie z maksymalnie dwoma uszkodzonymi kanałami. Detekcja otwartej pętli jest zapewniona przez wskaźnik OBCIĄŻENIA, który aktywuje się, jeśli moduł nie jest w stanie zasilić prądem jednego lub więcej wyjść.

Moduł zapewnia redundantne źródła zasilania pętli ze wskaźnikami zasilania i bezpieczników o nazwach PWR1 i PWR2. Zewnętrzne zasilacze pętli dla wyjść analogowych muszą być dostarczone przez użytkownika. Każdy moduł wyjścia analogowego wymaga do 1 ampera przy 24-42,5 woltach. Wskaźnik OBCIĄŻENIA aktywuje się, jeśli wykryto otwartą pętlę na jednym lub więcej punktach wyjściowych. PWR1 i PWR2 są włączone, jeśli obecne jest zasilanie pętli.
