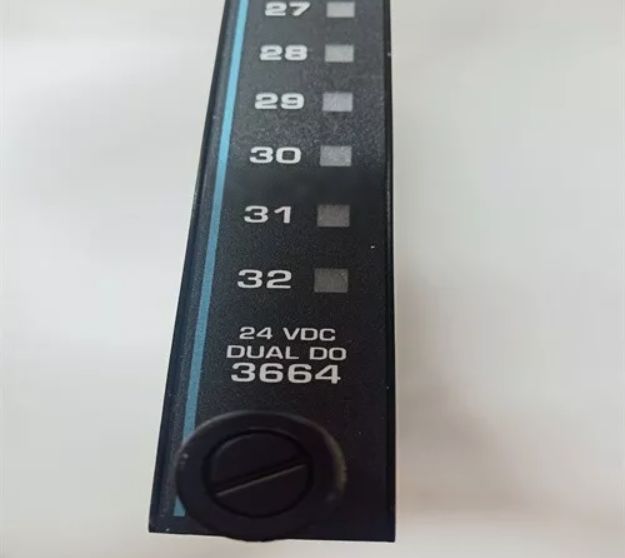

3664 Invensys Triconex Dual Digital Output Module

3664 Invensys Triconex Dual Digital Output Module

Szczegóły produktu:

Opis:

Moduły z podwójnym wyjściem cyfrowym (DDO) otrzymują sygnały wyjściowe z głównych procesorów wzdłuż pojedynczej ścieżki równoległej lub szeregowej i stosują proces głosowania 2 na 3 indywidualnie do każdego przełącznika.Przełączniki wytwarzają jeden sygnał wyjściowy, który jest następnie przekazywany do końca polaPodczas gdy czterokrotne obwody wyjściowe modułów TMR zapewniają wielokrotną nadmiarność dla wszystkich krytycznych ścieżek sygnału, podwójne obwody zapewniają wystarczającą nadmiarność, aby zapewnić bezpieczną pracę.

Podwójny moduł jest zoptymalizowany dla tych programów kontroli kluczowych dla bezpieczeństwa, w których niskie koszty są ważniejsze niż maksymalna dostępność.Podwójne cyfrowe moduły wyjściowe posiadają obwód zwrotnego napięcia, który weryfikuje działanie każdego przełącznika wyjściowego niezależnie od obecności obciążenia
W przypadku gdy wykryte napięcie pola nie pasuje do dowolnego stanu punktu wyjściowego, uruchamia się
Wskaźnik alarmu NAROZENIA/FUSY.

Ponadto wykonuje się bieżące diagnostyki na każdym kanale i obwodzie podwójnego modułu wyjściowego cyfrowego.który z kolei uruchamia sygnał alarmowy podwoziaPodwójny moduł działa prawidłowo w przypadku większości pojedynczych awarii i może działać prawidłowo z niektórymi rodzajami wielokrotnych awarii, ale awarie z zablokowanym wyłączeniem są wyjątkiem.Jeśli jeden z przełączników wyjściowych ma uszkodzenie zablokowane, wyjście przechodzi do stanu OFF i podczas przełączania na moduł zapasowy na gorąco może wystąpić awaria.

Podwójne cyfrowe moduły wyjściowe obsługują możliwość gorącej rezerwy, która umożliwia wymianę w trybie online wadliwego modułu.
z kluczami zapobiegającymi nieprawidłowej instalacji w skonfigurowanym podwoziu.

Podwójne cyfrowe moduły wyjściowe wymagają oddzielnego zewnętrznego panelu końcowego (ETP) z interfejsem kablowym do tylnej płaszczyzny Tricon.,więc zasilanie pola musi być podłączone do każdego punktu wyjścia na końcowym polu.
