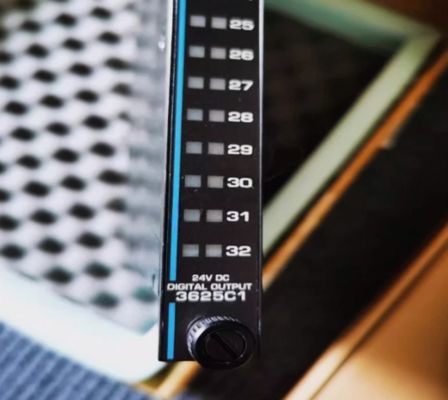

3625C1 Moduł cyfrowego wyjścia nadzorowanego przez Triconex

3625C1 Moduł wyjścia cyfrowego Invensys Triconex pod nadzorem

Szczegóły produktu:

Opis:

Moduły nadzorowanego wyjścia cyfrowego (SDO), zaprojektowane dla najbardziej krytycznych programów sterowania, spełniają potrzeby systemów, których wyjścia pozostają w stanie stabilnym.
Moduł SDO odbiera sygnały wyjściowe z głównych procesorów na każdym z trzech kanałów.Każdy zestaw trzech sygnałów jest następnie głosowany przez w pełni faulttolerantne czterokrotne przełącznik wyjściowy, którego elementy są tranzystory mocy, tak aby jeden zagłosowany sygnał wyjściowy był przekazywany do końca pola.

Każdy moduł SDO posiada obwody zwrotne napięcia i prądu w połączeniu z zaawansowaną diagnostyką online, która weryfikuje działanie każdego wyjścia
Wykorzystanie urządzeń do przełączania, obwodu pola i obecności obciążenia zapewnia pełne pokrycie usterek bez konieczności wpływania na sygnał wyjściowy.
Moduły te są nazywane " nadzorowane ", ponieważ zasięg błędów jest rozszerzony o potencjalne problemy w terenie.obwód pola jest nadzorowany przez moduł SDO, tak aby można było wykryć następujące usterki pola::

• Utrata zasilania lub wybuch bezpiecznika

• Otwarte lub brakujące ładunek

• Krótkie pole, w wyniku czego ładunek został błędnie podłączony

• Krótkotrwałe obciążenie w stanie bez energii

Brak wykrycia napięcia pola w dowolnym punkcie wyjściowym uruchamia wskaźnik alarmu mocy.Wszystkie moduły SDO obsługują moduły zapasowe na gorąco i wymagają oddzielnego zewnętrznego panelu końcowego (ETP) z interfejsem kablowym do tylnej płaszczyzny Tricon
