Moduł wyjścia cyfrowego Invensys Triconex 3625 pod nadzorem

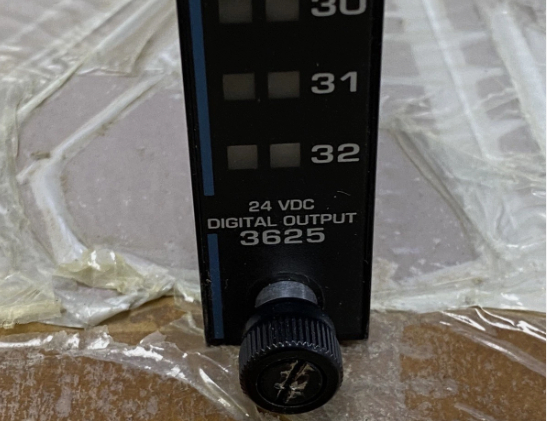

3625Moduł nadzorowanego wyjścia cyfrowego Invensys Triconex

Szczegóły produktu:

Opis:

Zaprojektowane dla najbardziej krytycznych programów sterowania, moduły nadzorowanego wyjścia cyfrowego (SDO) spełniają potrzeby systemów, których wyjścia pozostają w
pojedynczym stanie przez dłuższy czas (w niektórych zastosowaniach przez lata). Moduł SDO odbiera sygnały wyjściowe z głównych procesorów na każdym z trzech kanałów. Każdy zestaw trzech sygnałów jest następnie poddawany głosowaniu przez w pełni odporny na uszkodzenia poczwórny przełącznik wyjściowy, którego elementami są tranzystory mocy, tak aby jeden zagłosowany sygnał wyjściowy był przekazywany do zakończenia w terenie.

Każdy moduł SDO posiada obwody pętli zwrotnej napięcia i prądu wraz z zaawansowaną diagnostyką online, która weryfikuje działanie każdego wyjścia
przełącznika, obwodu polowego i obecności obciążenia. Ta konstrukcja zapewnia pełne pokrycie błędów bez konieczności wpływania na sygnał wyjściowy.
Moduły nazywane są “nadzorowanymi”, ponieważ pokrycie błędów jest rozszerzone o potencjalne problemy w terenie. Innymi słowy, obwód polowy jest nadzorowany przez moduł SDO, dzięki czemu można wykryć następujące usterki w terenie:

• Utrata zasilania lub przepalony bezpiecznik

• Otwarty lub brak obciążenia

• Zwarcie w terenie powodujące nieprawidłowe zasilanie obciążenia

• Zwarcie obciążenia w stanie bez zasilania

Niewykrycie napięcia w terenie na dowolnym punkcie wyjściowym powoduje włączenie wskaźnika alarmu zasilania. Niewykrycie obecności obciążenia powoduje włączenie wskaźnika alarmu obciążenia. Wszystkie moduły SDO obsługują moduły hot-spare i wymagają oddzielnego zewnętrznego panelu zakończeniowego (ETP) z interfejsem kablowym do szyny tylnej Tricon
