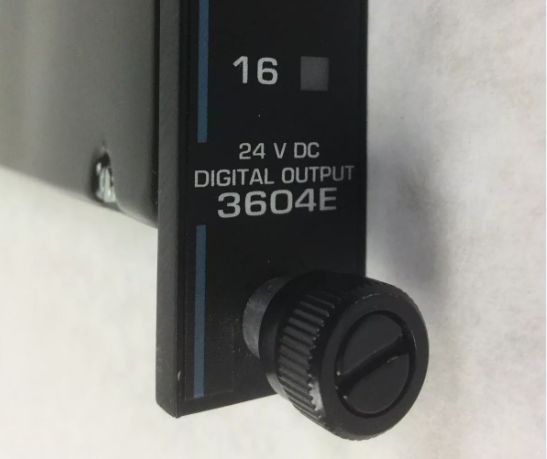

3604E Invensys TRICONEX cyfrowy moduł wyjściowy

3604E Invensys TRICONEX cyfrowy moduł wyjściowy

Szczegóły produktu:

Opis:

Moduł 3604E TMR z wyjściem cyfrowym (DO) odbiera sygnały wyjściowe z głównych procesorów na każdym z trzech kanałów.Każdy zestaw trzech sygnałów jest następnie głosowany przez specjalne czterokrotne obwody wyjściowe na module. Obwody produkuje jeden sygnał wyjściowy głosowane i przekazuje go do końca pola. Czterokrotne obwody wyborcy zapewnia wielokrotną redundancję dla wszystkich krytycznych ścieżek sygnału,gwarancja bezpieczeństwa i maksymalnej dostępności.

Każdy cyfrowy moduł wyjściowy TMR posiada obwód zwrotnego napięcia, który weryfikuje działanie każdego przełącznika wyjściowego niezależnie od obecności obciążenia i określa, czy istnieją usterki ukryte.W przypadku gdy wykryte napięcie pola nie pasuje do polecanego stanu punktu wyjściowego, włącza się wskaźnik alarmu LOAD/FUSE.

Ponadto wykonuje się bieżące diagnostyki na każdym kanale i obwodzie cyfrowego modułu wyjściowego TMR.
Wykrycie błędu w kanale wskazuje jedynie na usterkę w kanale, a nie na
Moduł gwarantuje prawidłowe działanie w przypadku pojedynczej awarii i może nadal działać prawidłowo w przypadku niektórych rodzajów wielokrotnych awarii.
