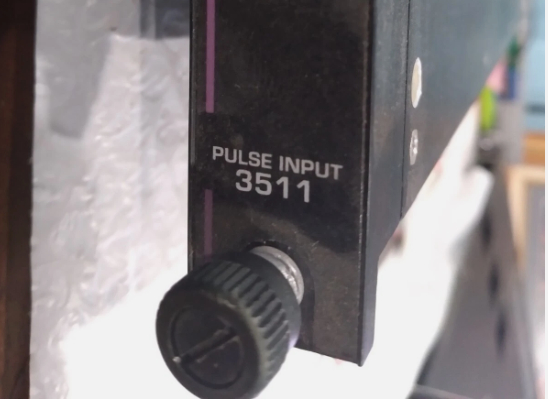

3511 Moduł wejścia impulsowego Invensys Triconex

3511 Invensys Triconex Moduł Wejścia Impulsowego

Szczegóły Produktu:

Opis:

Moduł wejścia impulsowego (PI) 3511 zapewnia osiem bardzo czułych, wysokiej częstotliwości wejść. Jest zoptymalizowany do użytku z nie wzmacnianymi magnetycznymi czujnikami prędkości, powszechnymi w obracających się urządzeniach, takich jak turbiny lub sprężarki. Moduł wykrywa przejścia napięcia z magnetycznych urządzeń wejściowych przetworników, gromadząc je w wybranym oknie czasowym (pomiar prędkości).

Wynikowa liczba jest używana do generowania częstotliwości lub RPM, która jest przesyłana do głównych procesorów. Liczba impulsów jest mierzona z rozdzielczością 1 mikrosekundy. Moduł PI zawiera trzy izolowane kanały wejściowe. Każdy kanał wejściowy niezależnie przetwarza wszystkie dane wejściowe do modułu i przekazuje dane do głównych procesorów, które głosują nad danymi, aby zapewnić najwyższą integralność.

Każdy moduł zapewnia pełną, bieżącą diagnostykę na każdym kanale. Awaria jakiejkolwiek diagnostyki na dowolnym kanale aktywuje wskaźnik usterki,
który z kolei aktywuje sygnał alarmowy obudowy. Wskaźnik usterki wskazuje jedynie usterkę kanału, a nie awarię modułu. Gwarantuje się, że moduł będzie działał poprawnie w obecności pojedynczej usterki i może nadal działać poprawnie z pewnymi rodzajami wielu usterek.

Moduł wejścia impulsowego obsługuje moduły hotspare.

Charakterystyka wejścia (sprzężone AC, zrównoważone różnicowe)
Częstotliwość odświeżania 25 ms, typowa
Impedancja (obciążenie) > 8 KW, 20 KW typowa
Zakres trybu wspólnego -100 VDC do +100 VDC peak-to-peak
Zakres trybu normalnego 1,5 V do 200 V peak-to-peak
Ochrona przed przekroczeniem zakresu ±150 VDC, ciągła
Histereza 150 milivoltów, typowa
Kształt fali Sinus, prostokąt, impuls, itp.
Cykl pracy 10% do 90%
Częstotliwość 20 Hz do 20 000 Hz
Zakres prądu 0-20 mA (bocznik 250 omów)
