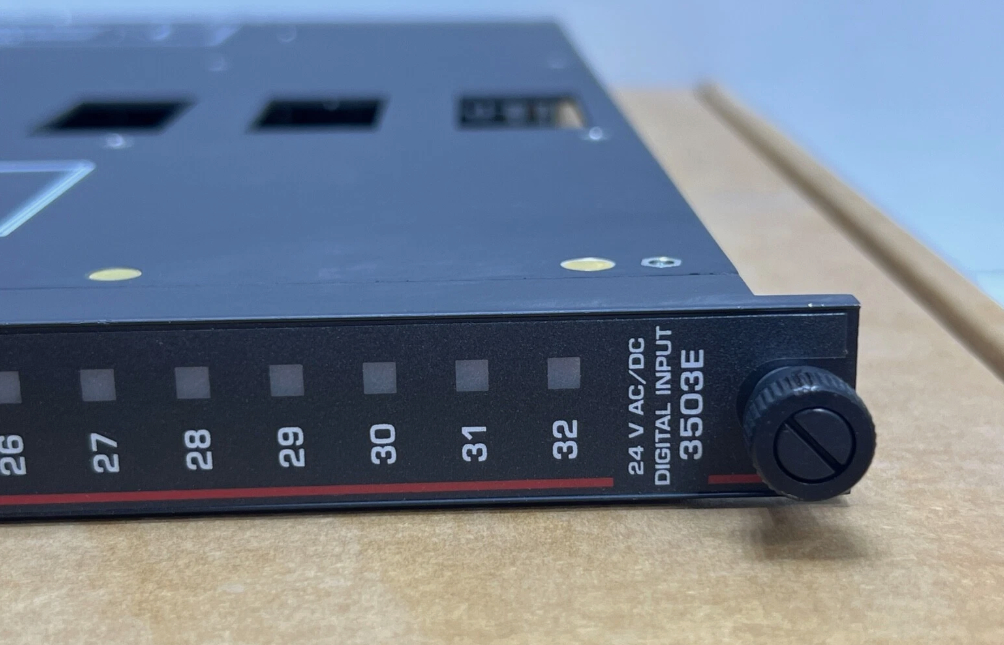

3503E Moduły wejściowe cyfrowe Invensys Triconex

3503E Moduły wejściowe cyfrowe Invensys Triconex

Szczegóły produktu:

Opis:

Każdy moduł cyfrowego wejścia (DI) TMR ma trzy odizolowane kanały wejścia, które niezależnie przetwarzają wszystkie dane wprowadzone do modułu.i przesyła go do głównych procesorów na żądanieNastępnie dane wejściowe są głosowane w głównych procesorach tuż przed przetwarzaniem, aby zapewnić najwyższą integralność.Wszystkie krytyczne ścieżki sygnału są 100% potrójczone dla zagwarantowanego bezpieczeństwa i maksymalnej dostępności..

Każdy kanał niezależnie kondycjonuje sygnały i zapewnia izolację optyczną pomiędzy polem a Triconem.

Wszystkie cyfrowe moduły wejściowe TMR zapewniają pełną, ciągłą diagnostykę dla każdego kanału.Niepowodzenie diagnostyki na dowolnym kanale aktywuje moduł Wskaźnik awarii, który z kolei aktywuje sygnał alarmowy podwoziaWskaźnik błędu modułu wskazuje na awarię kanału, a nie awarię modułu.

Zapewnione jest prawidłowe działanie modułu w przypadku wystąpienia pojedynczej awarii i może nadal prawidłowo działać w przypadku niektórych rodzajów wielokrotnych awarii.Modele 3505E mogą samodzielnie testować w celu wykrycia stanów włączonych, w których obwody nie mogą określić, czy punkt przeszedł do stanu OFFOdkąd
Większość systemów bezpieczeństwa jest skonfigurowana z możliwością wyłączenia energii, a możliwość wykrywania punktów OFF jest ważną cechą.
wprowadzanie, przełącznik w układzie wejściowym jest zamknięty, aby umożliwić odczytanie wejścia zerowego (OFF) przez układ izolacji optycznej.Ostatnie odczyty danych są zamrożone w procesorze komunikacji I/O podczas badania.

Wszystkie cyfrowe moduły wejściowe TMR obsługują możliwość gorącej rezerwy i wymagają oddzielnego zewnętrznego panelu końcowego (ETP) z interfejsem kablowym do tylnej płaszczyzny Tricon.Każdy moduł jest mechanicznie podłączony, aby zapobiec nieprawidłowej instalacji w skonfigurowanym podwoziu.
