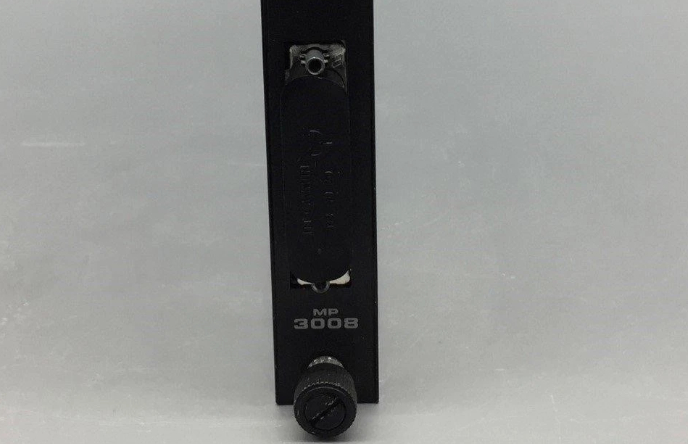

3008 Invensys TRICONEX Główny procesor dla systemów Tricon

3008 Invensys TRICONEX Główni przetwórcy

Szczegóły produktu:

Opis:

Procesory główne modelu 3008 są dostępne dla systemów Tricon v9.6 i nowszych.
Szczegółowe specyfikacje, patrz
Wskazówka dotycząca planowania i instalacji
Tricon Systems.
Trzech deputowanych musi zostać zainstalowanych w
główne podwozie każdego systemu Tricon.
Każdy posłaniec komunikuje się niezależnie
z podsystemem I/O i wykonuje
program sterowania napisany przez użytkownika.
Sekwencja zdarzeń (SOE)
i synchronizacja czasu
Podczas każdego skanowania, MPs sprawdza
wyznaczone zmienne dyskretne dla stanu
Zmiany te są znane jako zdarzenia.
Wydarzenie występuje, posłowie zapisać bieżące
zmienny stan i znacznik czasu w
bufor bloku SOE.
Jeśli wiele systemów Tricon jest
włączone za pomocą NCM, czas
możliwość synchronizacji zapewnia
spójna baza czasowa dla skutecznych przedsiębiorstw państwowych
Oznaczanie czasu.
Diagnostyka
Rozległe badania diagnostyczne potwierdzają
stan zdrowia każdego modułu MP, modułu I/O oraz
kanał komunikacyjny.
Wykrywa się i maskuje błędy
System głosowania większościowego.
Wykrywa się usterki trwałe i
Moduł błędny został wymieniony na gorąco.
Diagnostyka MP wykonuje następujące zadania:
• Sprawdź pamięć programową stałą i
RAM statyczna
• Sprawdź wszystkie podstawowe instrukcje procesora i kropki pływającej oraz
tryby
• Sprawdzanie pamięci użytkownika za pomocą
obwodów do głosowania w sprzęcie TriBus
• Sprawdź interfejs pamięci współdzielonej
przy każdej komunikacji I/O
procesor i kanał
• Sprawdź uścisk dłoni i przerwij
sygnały pomiędzy procesorem, każdy I/O
procesor komunikacji i
kanał
• Sprawdź każdą komunikację I/O
procesor i kanał
Mikroprocesor, pamięć pamięci masowej, współdzielona
dostęp do pamięci i pętli odbiorników RS485
• Sprawdź TriClock i TriBus
interfejsy
