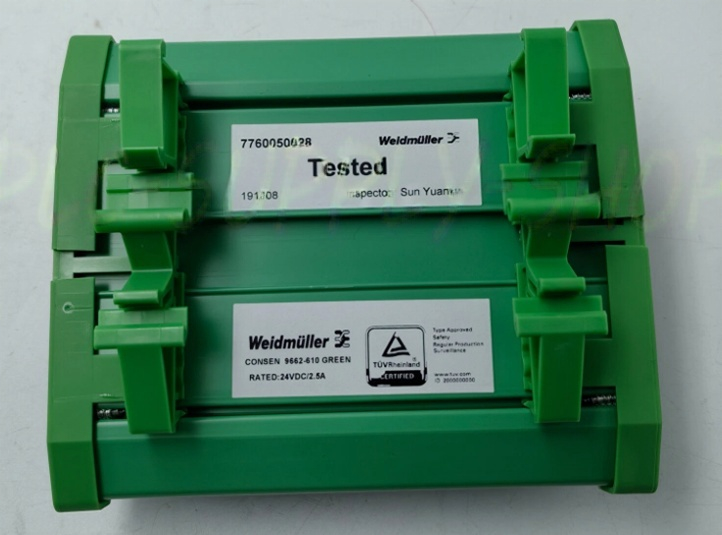

Invensys TRICONEX 9662-610 Płyta zaciskowa 24VDC

9662-610 7760050028 Invensys TRICONEX Terminal Board

Szczegóły produktu:

Opis:

Panel końcowy 9662?? 610 jest kompatybilny z 24 modułami wyjściowymi cyfrowymi VDC i ma 16 obciążeń

końcówki i wspólne końcówki zasilania (PWR+ i PWR).

W przypadku stosowania modułów 32-punktowych należy użyć dwóch paneli terminów dla każdego modułu wyjściowego cyfrowego.

Każdy panel terminologiczny jest wyposażony w dwa zestawy etykiet: 1-16 i 17-32.

Etykiety, patrz dodatek F, Etykiety paneli.

Specyfikacje

Niniejsza tabela opisuje specyfikacje dla 9662?? 610.

Kompatybilne moduły

Tabela ta opisuje cyfrowe moduły wyjściowe zgodne z 9662 ∼ 610.

OSTRZEŻENIE Używać wyłącznie z modułami samozabezpieczającymi.

Tabela 67 Specyfikacje paneli terminowej 9662?? 610

Opis funkcji

Rodzaj paneli

Punkty 16

Maksymalny łączny prąd1

1. Gdy panel 9662-610 jest używany z modułem DO modelu 3625, maksymalny łączny prąd wynosi 10

ampera na panel końcowy w celu ograniczenia rozpraszania mocy modułu.

16 amperów

Tabela 68 Moduły zgodne z 9662 ∼ 610

Część modułu

Liczba

Punkty za

Moduł Opis modułu

3624 16 24 VDC, wspólne, nadzorowane, optoizolowane, samozachowywane, TMR

3625 32 24 VDC, wspólne, nadzorowane/nie nadzorowane, optoizolowane,

samochronione, TMR

3664 32 24 VDC, wspólne, optoizolowane, samochronione, podwójne

3674 32 24 VDC, wspólne, optoizolowane, samochronione, podwójne
