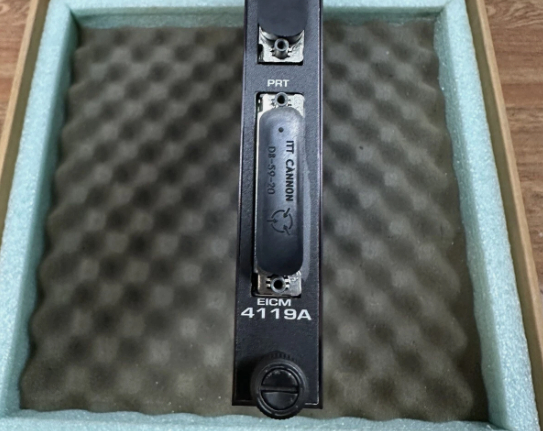

4119A Ulepszony moduł komunikacyjny Triconex Intelligent

4119A Invensys Triconex Ulepszony Moduł Inteligentnej Komunikacji

Szczegóły produktu:

Opis:

Model 4119A Ulepszony Moduł Inteligentnej Komunikacji (EICM) umożliwia Tricon komunikację z urządzeniami nadrzędnymi i podrzędnymi Modbus, TriStation i drukarkami. W przypadku połączeń Modbus użytkownik EICM może wybrać interfejs punkt-punkt RS-232 dla jednego urządzenia nadrzędnego i jednego podrzędnego lub interfejs RS-485 dla jednego urządzenia nadrzędnego i do 32 urządzeń podrzędnych. Magistrala sieci RS-485 może składać się z jednego lub dwóch skręconych przewodów o długości do 4000 stóp (1200 metrów).

Każdy EICM zawiera cztery porty szeregowe i jeden port równoległy, które mogą działać jednocześnie. Każdy port szeregowy może być skonfigurowany jako urządzenie nadrzędne Modbus z maksymalnie siedmioma urządzeniami nadrzędnymi Modbus na obudowę Tricon. Pojedynczy system Tricon obsługuje maksymalnie dwa EICM, które muszą znajdować się w jednym logicznym gnieździe. (Funkcja hot-spare nie jest dostępna dla EICM, chociaż można wymienić uszkodzony EICM, gdy kontroler jest online.) Każdy port szeregowy ma unikalny adres i obsługuje interfejs Modbus lub TriStation.

Komunikacja Modbus może być realizowana w trybie RTU lub ASCII. Port równoległy zapewnia interfejs Centronics do drukarki.
