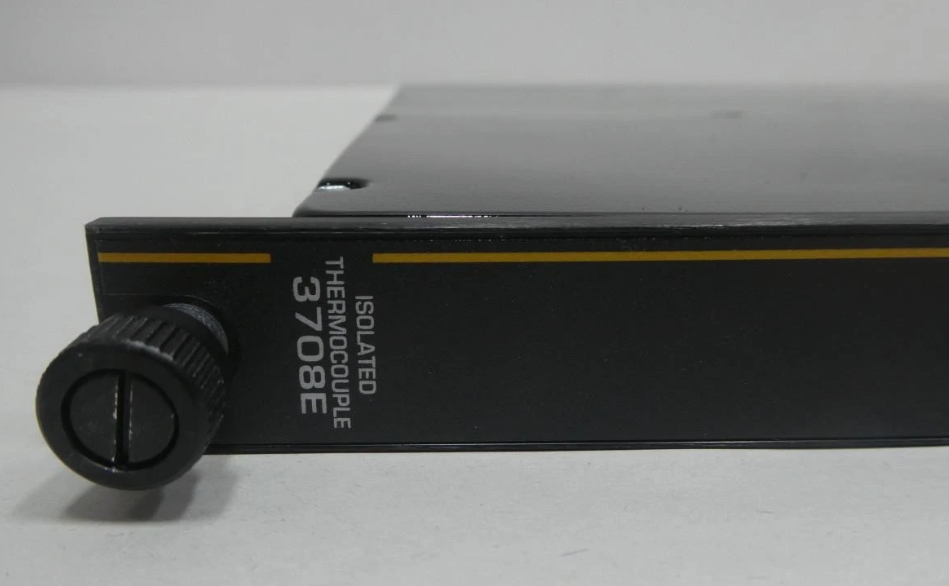

3708E Moduł termoaparatu izolowanego Invensys Triconex

3708E Invensys Triconex Izolowany Moduł Termopary

Szczegóły produktu:

Opis:

Moduł wejścia termopary (TC) zawiera trzy niezależne kanały wejściowe. Każdy kanał wejściowy odbiera zmienne sygnały napięciowe z każdego punktu, wykonuje linearyzację termopary i kompensację zimnego złącza, a następnie konwertuje wynik na stopnie Celsjusza lub Fahrenheita. Każdy kanał przesyła następnie 16-bitowe liczby całkowite ze znakiem reprezentujące 0,125 stopnia na jednostkę do trzech głównych procesorów na żądanie. W trybie TMR wartość jest następnie wybierana za pomocą algorytmu wyboru wartości środkowej, aby zapewnić poprawne dane dla każdego skanowania.

Każdy moduł wejścia termopary jest programowalny do obsługi jednego typu termopary, wybranego spośród J, K i T dla standardowych modułów wejściowych termopary
modułów oraz spośród J, K, T i E dla izolowanych modułów wejściowych termopary.

Izolowany moduł pozwala użytkownikom na wybór wykrywania wypalenia w górę lub w dół za pomocą oprogramowania TriStation.

W przypadku modułów nieizolowanych wykrywanie wypalenia w górę lub w dół zależy od wybranej terminacji w terenie. Potrójne przetworniki temperatury
znajdujące się na panelu zakończenia w terenie obsługują kompensację zimnego złącza.

Każdy kanał modułu wejścia termopary wykonuje autokalibrację za pomocą wewnętrznych precyzyjnych odniesień napięciowych. W izolowanym module usterka przetwornika zimnego złącza jest sygnalizowana przez wskaźnik zimnego złącza na panelu przednim.
