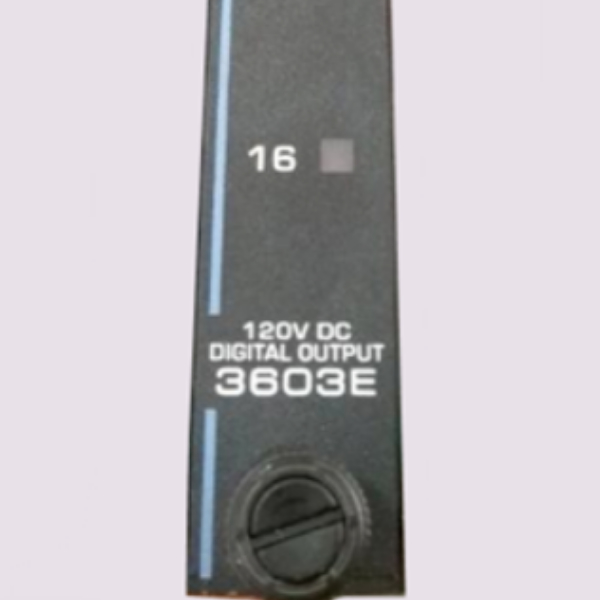

3603E Cyfrowy moduł wyjściowy Triconex, architektura TMR

3603E Moduły wyjściowe cyfrowe Invensys Triconex

Szczegóły produktu:

Opis:

Moduł cyfrowego wyjścia TMR (DO) odbiera sygnały wyjściowe z głównych procesorów na każdym z trzech kanałów.

Każdy zestaw trzech sygnałów jest następnie głosowany przez specjalne czterokrotne obwody wyjściowe na module.Czterokrotne obwody wyborcze zapewniają wielokrotną redundancję dla wszystkich krytycznych ścieżek sygnału, gwarantując bezpieczeństwo i maksymalną dostępność.

Każdy cyfrowy moduł wyjściowy TMR posiada obwód zwrotnego napięcia, który weryfikuje działanie każdego przełącznika wyjściowego niezależnie od obecności obciążenia i określa, czy istnieją usterki ukryte.W przypadku gdy wykryte napięcie pola nie pasuje do polecanego stanu punktu wyjściowego, włącza się wskaźnik alarmu LOAD/FUSE.

Ponadto wykonywana jest bieżąca diagnostyka na każdym kanale i obwodzie cyfrowego modułu TMR.

W przypadku awarii diagnostyki w dowolnym kanale uruchamia się wskaźnik awarii, który z kolei uruchamia sygnał alarmowy podwozia.Moduł gwarantuje prawidłowe działanie w przypadku pojedynczej awarii i może nadal działać
działa prawidłowo z pewnymi rodzajami wielokrotnych usterek.
