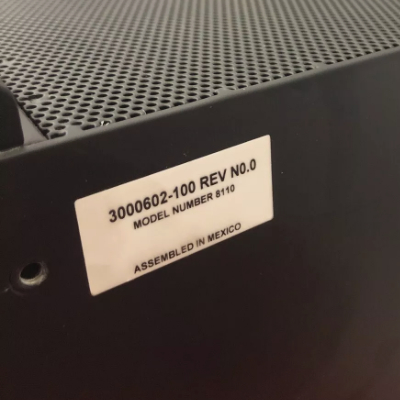

Karta zasilania Invensys Triconex 8110 do szafy

8110 3000602-100 Invensys Triconex Karta zasilania do stelaża

Szczegóły produktu:

Opis:

System Tricon składa się z jednego lub więcej zespołów obudów, które zawierają moduły I/O i komunikacyjne. Pierwsza obudowa systemu nazywana jest obudową główną (model 8110). Aby powiększyć system, można dodać obudowy rozszerzeń (model 8111) i/lub obudowy RXM (model 8112). (Szczegóły patrz „Konfiguracja systemu” na stronie 1l.)

Szyna rozszerzeń I/O

Każda obudowa posiada sześć portów szyny rozszerzeń RS.485 I/O w lewym górnym rogu płyty tylnej. Istnieją dwa zestawy portów dla kanałów A, B i C, zapewniające dwie potrójne ścieżki komunikacji szeregowej między obudowami. Jeden zestaw kabli jest wymagany dla każdej obudowy rozszerzeń i dla obudowy RXM, w której znajduje się główny zestaw modułów RXM. Standardowa długość zestawu kabli (model 9000) wynosi 6 stóp; dłuższe kable są dostępne w razie potrzeby. Potrójna szyna I/O przesyła dane między modułami I/O a głównymi procesorami z prędkością 375 kilobitów na sekundę. Szyna komunikacyjna działa między głównymi procesorami a modułami komunikacyjnymi z prędkością 2 megabitów na sekundę.
