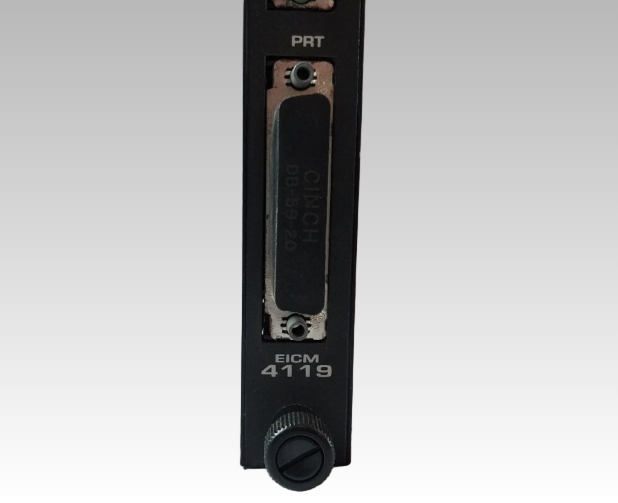

4119 Ulepszony moduł komunikacyjny Invensys Triconex

4119 Invensys Triconex Ulepszony Moduł Inteligentnej Komunikacji

Szczegóły produktu:

Opis:

Model 4119A Ulepszony Moduł Inteligentnej Komunikacji (EICM) umożliwia Tricon komunikację z urządzeniami nadrzędnymi i podrzędnymi Modbus, TriStation 1131 oraz drukarkami.

W przypadku połączeń Modbus użytkownik EICM może wybrać interfejs punkt-punkt RS-232 dla jednego urządzenia nadrzędnego i jednego podrzędnego lub interfejs RS-485 dla jednego urządzenia nadrzędnego i do 32 urządzeń podrzędnych. Magistrala sieci RS-485 może składać się z jednej lub dwóch skręconych par przewodów o maksymalnej długości 4000 stóp (1200 metrów).

Każdy EICM zawiera cztery porty szeregowe i jeden port równoległy, które mogą działać jednocześnie. Każdy port szeregowy może być skonfigurowany jako urządzenie nadrzędne Modbus z maksymalnie siedmioma urządzeniami nadrzędnymi Modbus na obudowę Tricon. Pojedynczy system Tricon obsługuje maksymalnie dwa EICM, które muszą znajdować się w jednym logicznym gnieździe.

(Funkcja hot-spare nie jest dostępna dla EICM, chociaż można wymienić uszkodzony EICM, gdy kontroler jest online.) Każdy port szeregowy ma unikalny adres i obsługuje interfejs Modbus lub TriStation. Komunikacja Modbus może być realizowana w trybie RTU lub ASCII
mode. Port równoległy zapewnia interfejs Centronics do drukarki.

Każdy EICM obsługuje zagregowaną szybkość transmisji danych 57,6 kilobitów na sekundę (dla wszystkich czterech portów szeregowych).

Programy dla Tricon używają nazw zmiennych jako identyfikatorów, ale urządzenia Modbus używają adresów numerycznych zwanych aliasami. Dlatego alias musi być
przypisany do każdej nazwy zmiennej Tricon, która będzie odczytywana lub zapisywana przez urządzenie Modbus. Alias to pięciocyfrowa liczba, która reprezentuje typ komunikatu Modbus i adres zmiennej w Tricon. Numer aliasu jest przypisywany w TriStation 1131.

Każde standardowe urządzenie Modbus może komunikować się z Tricon za pośrednictwem EICM, pod warunkiem, że aliasy są przypisane do zmiennych Tricon. Alias
numery muszą być również używane, gdy komputery hosta uzyskują dostęp do Tricon za pośrednictwem innych modułów komunikacyjnych, takich jak NCM.
