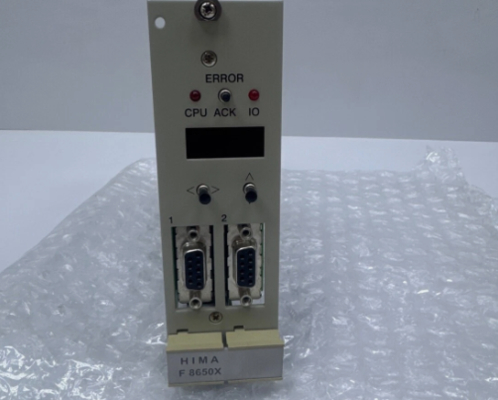

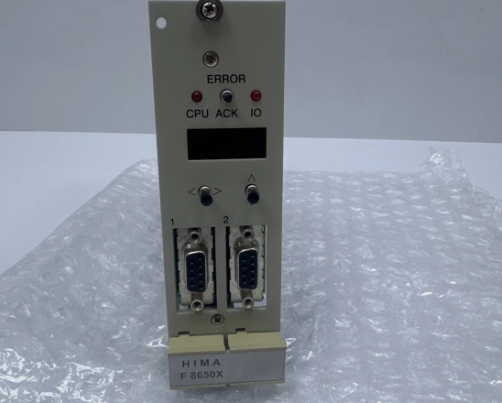

MODUŁ CENTRALNY F8650X HIMA

F8650X MODUŁ CENTRALNY HIMA

Szczegóły produktu:

Dodatkowe informacje:

Opis:

Zastosowania z modułem komunikacyjnym F 8627X:
– połączenie modułu centralnego z PADT (ELOP II TCP)
– połączenie z innymi partnerami komunikacyjnymi w sieci Ethernet (safeethernet,
Modbus TCP)
Komunikacja przebiega z modułu centralnego poprzez magistralę płyty tylnej do modułu komunikacyjnego
F 8627X i z portów Ethernet F 8627X do sieci Ethernet i odwrotnie.
Cechy szczególne modułu centralnego:
– Samokształcenie: z systemu operacyjnego BS41q/51q V7.0-8 (05.31)
– ELOP II TCP: z systemu operacyjnego BS41q/51q V7.0-8 (05.31)
Dalsze informacje na temat numeru stacji magistrali, ELOP II TCP, ładowania systemów operacyjnych i
programów aplikacyjnych (samokształcenie) i inne, odpowiadające modułowi centralnemu, można znaleźć w
karcie katalogowej F8627X, a także w instrukcji obsługi systemu operacyjnego H41q/H51q oraz w
instrukcji bezpieczeństwa H41q/H51q.
Wyświetlacz diagnostyczny modułu centralnego

– Czterocyfrowy alfanumeryczny wyświetlacz,
– dwie diody LED do ogólnego wyświetlania błędów (CPU dla modułów centralnych, IO dla testowalnych
modułów wejścia/wyjścia),
– dwa przełączniki kołyskowe do żądania szczegółowych informacji o błędach,
– przycisk ACK resetuje wskazanie błędu;
w przypadku zatrzymania awaryjnego ACK zachowuje się jak ponowne uruchomienie systemu.
Dodatkowe informacje na temat wyświetlacza diagnostycznego i list kodów błędów można znaleźć w dokumentacji "Funkcje systemu operacyjnego BS 41q/51q" (również na płycie CD ELOP II).
