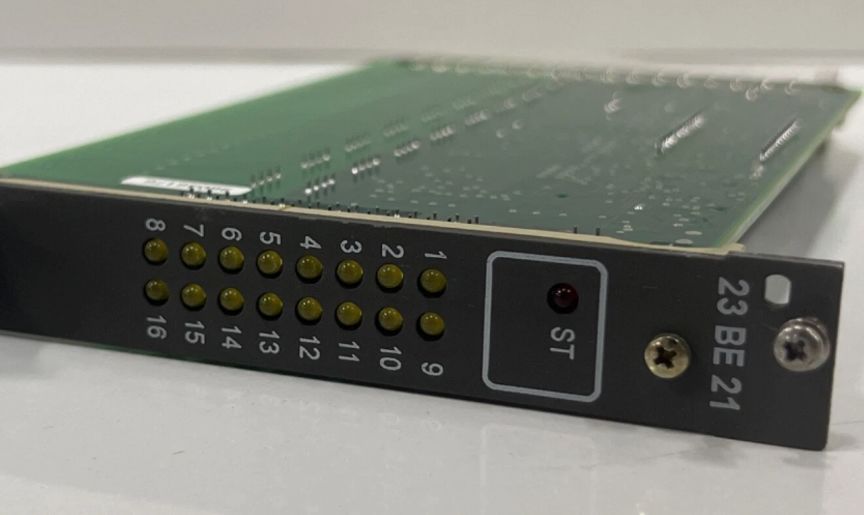

23BE21 1KGT004900R5012 ABB Karta wejścia binarnego

23BE21 1KGT004900R5012 ABB Karta wejść binarnych

Szczegóły produktu:

Opis:

Moduł wejść binarnych 23BE21 zapewnia 16 izolowanych elektrycznie wejść, obsługujących do 16 binarnych sygnałów procesowych. Skanowanie i przetwarzanie wejść charakteryzuje się wysoką rozdzielczością czasową wynoszącą 1 milisekundę.

Sygnały wejściowe mogą być przypisywane do funkcji przetwarzania zgodnie z zasadami konfiguracji.

Moduł dopuszcza napięcie przetwarzania od 24 do 60 V DC. Wszystkie wejścia posiadają diodową sygnalizację sygnału. Moduł posiada wspólny obwód powrotny dla każdych 8 wejść.

Moduł 23BE23 może przetwarzać następujące typy sygnałów lub ich kombinacje:

– 16 znacznikowych informacji jednopunktowych (SPI)

– 8 znacznikowych informacji dwupunktowych (DPI)

– 2 8-bitowe cyfrowe wartości mierzone (DMI8)

– 1 16-bitowa cyfrowa wartość mierzona (DMI16)

– 16 zintegrowanych sum (maksymalnie 120 Hz) (ITI)

– 2 8-bitowe informacje o położeniu krokowym (STI)

– 2 8-bitowe wejścia ciągów bitów (BSI8)

– 1 16-bitowe wejście ciągu bitów (BSI16)

– Lub kombinacje tych typów sygnałów

Mikrokontroler na module obsługuje wszystkie zadania krytyczne dla czasu dla sparametryzowanych funkcji przetwarzania. Dodatkowo komunikuje się interaktywnie z magistralą RTU I/O.

Wszystkie dane konfiguracyjne i parametry przetwarzania są ładowane przez jednostkę komunikacyjną za pośrednictwem magistrali RTU I/O.
