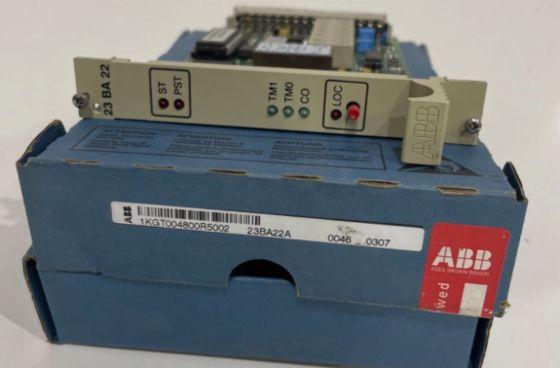

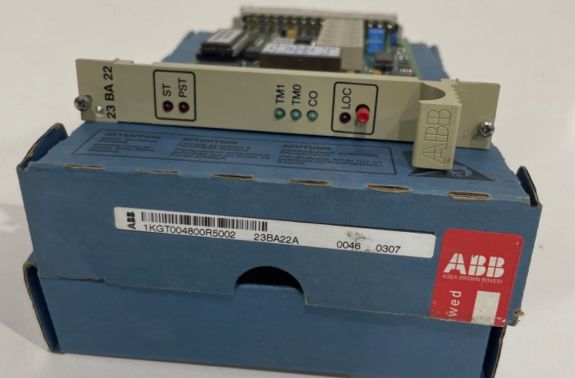

23BA22 1KGT004800R5002 Tablica monitorowania wyjścia dowodzenia ABB

23BA22 1KGT004800R5002 Tablica monitorowania wyjścia dowodzenia ABB

Szczegóły produktu:

Opis:

Po otrzymaniu i pomyślnej weryfikacji polecenia obiektu przez jednostkę łączności i moduł płyty wyjściowej wykonane są następujące kroki przed wydaniem ostatecznego polecenia:

• Aktywuje się kontrolę na płycie monitorowania wyjścia polecenia 23BA22.

• Odporność przekaźników podłączonych do układu wyjściowego przełączania jest mierzona i porównywana z parametryzowanymi górnymi i dolnymi progami.

Jeśli rezystancja znajduje się w granicach, wyjście polecenia obiektu do wybranej urządzenia jest aktywowane za pośrednictwem płyty wyjścia binarnego 23BA20.

• Wyjazd polecenia pulsowy jest uruchamiany w celu monitorowania czasu trwania impulsu, dezaktywując wyjście polecenia na podstawie wskazania odpowiedzi lub w momencie wygaśnięcia czasu impulsu na pokładzie 23BA22.

• Polecenie zostaje anulowane, jeśli warunki badania podczas weryfikacji nie są spełnione.

W standardowych zastosowaniach wystarczy jedna tablica monitorowania wyjścia polecenia 23BA22 na stację RTU do weryfikacji (1-z-n).

W przypadku wstawiania przekaźników podłączonych o różnych wartościach rezystancji dwa niezależne obwody kontrolne mogą być napędzane przez płytę 23BA22, jeśli pomocne napięcie badawcze jest dostarczane przez oddzielne, odizolowane źródła napięcia.
