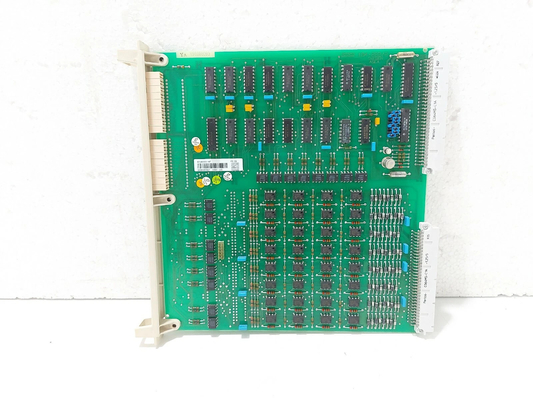

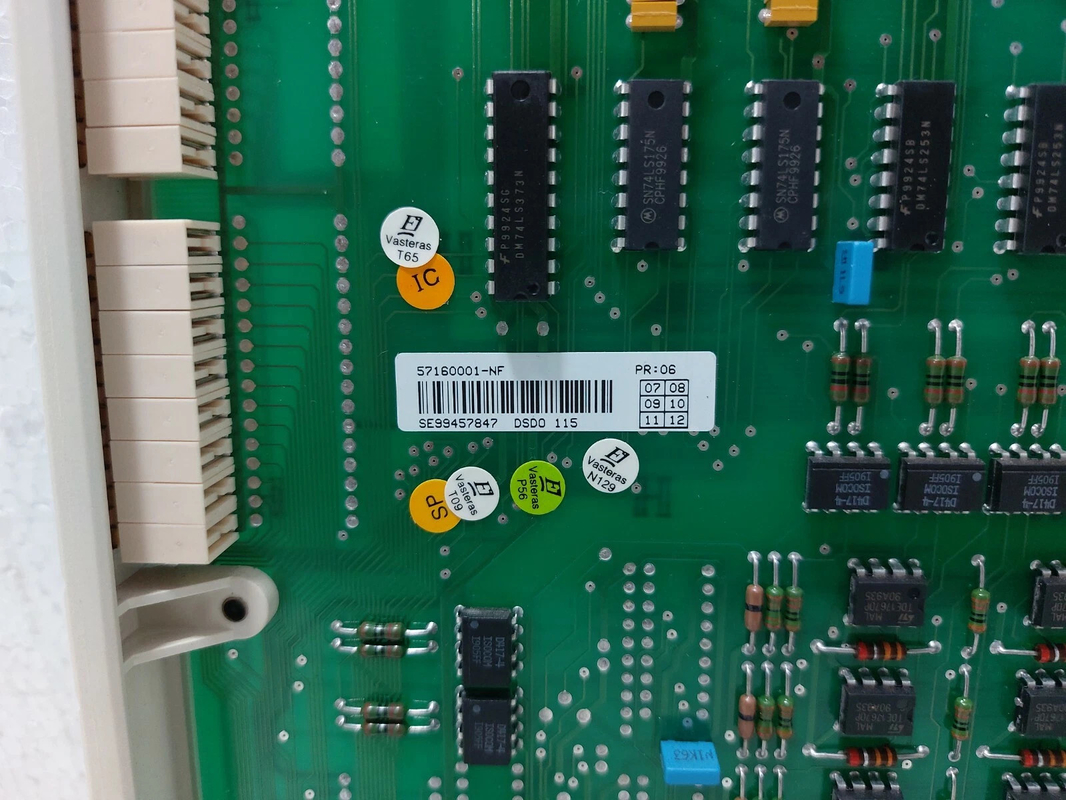

ABB DSDO 115 57160001-NF cyfrowa płyta wyjściowa

ABB DSDO 115 57160001-NF Karta wyjść cyfrowych

Szczegóły produktu:

Dodatkowe informacje:

Opis:

S100 I/O to grupa kart wejść i wyjść umieszczonych w podramie I/O. Podrama I/O komunikuje się z podramą kontrolera za pomocą rozszerzenia magistrali do S100 I/O. Dostępne są pojedyncze i redundantne rozszerzenia magistrali do S100 I/O. Redundantne rozszerzenie magistrali S100 I/O wymaga redundantnego modułu procesora. Zapewnione są elektryczne i optyczne rozszerzenia magistrali. Zobacz prezentację rozszerzenia magistrali w sekcji 1.7.7, Komunikacja lub w oddzielnej dokumentacji.

Informacje w tej sekcji są podzielone zgodnie z różnymi kategoriami kart i podzielone na Główny punkt, dostępne Typy kart i sygnał Schemat blokowy.

W odniesieniu do jednostek połączeniowych i kabli wewnętrznych używanych w aplikacjach niebezpiecznych i HART, należy zapoznać się z oddzielną dokumentacją.

Wejście cyfrowe, Główne punkty

• Wszystkie wejścia cyfrowe są optoizolowane od potencjału systemu. Może istnieć grupowanie kanałów w odniesieniu do izolacji. Zobacz informacje podane z rzeczywistym typem karty i typem jednostki połączeniowej.

• Możesz wybrać tryb aktualizacji bazy danych, albo przez przerwania, albo przez skanowanie. Czasy cyklu skanowania są zwykle wybierane z zakresu od 10 ms do 2 s.

• Niektóre karty oferują rozszerzenie impulsów, na przykład, aby uniknąć szybkiego skanowania przycisków.

• Sygnały wejściowe są filtrowane na karcie wejściowej, aby stłumić skutki zakłóceń elektrycznych lub odbijających się styków. Czas filtrowania jest ustalony na 5 ms lub konfigurowalny w zależności od wybranego typu karty.

• Typy kart oferujące skanowanie sterowane przerwaniami są najbardziej odpowiednie do uzyskiwania zdarzeń oznaczonych czasem.

Link do arkusza danych: REP57160001-NF.pdf
