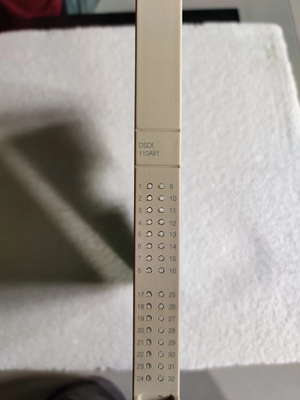

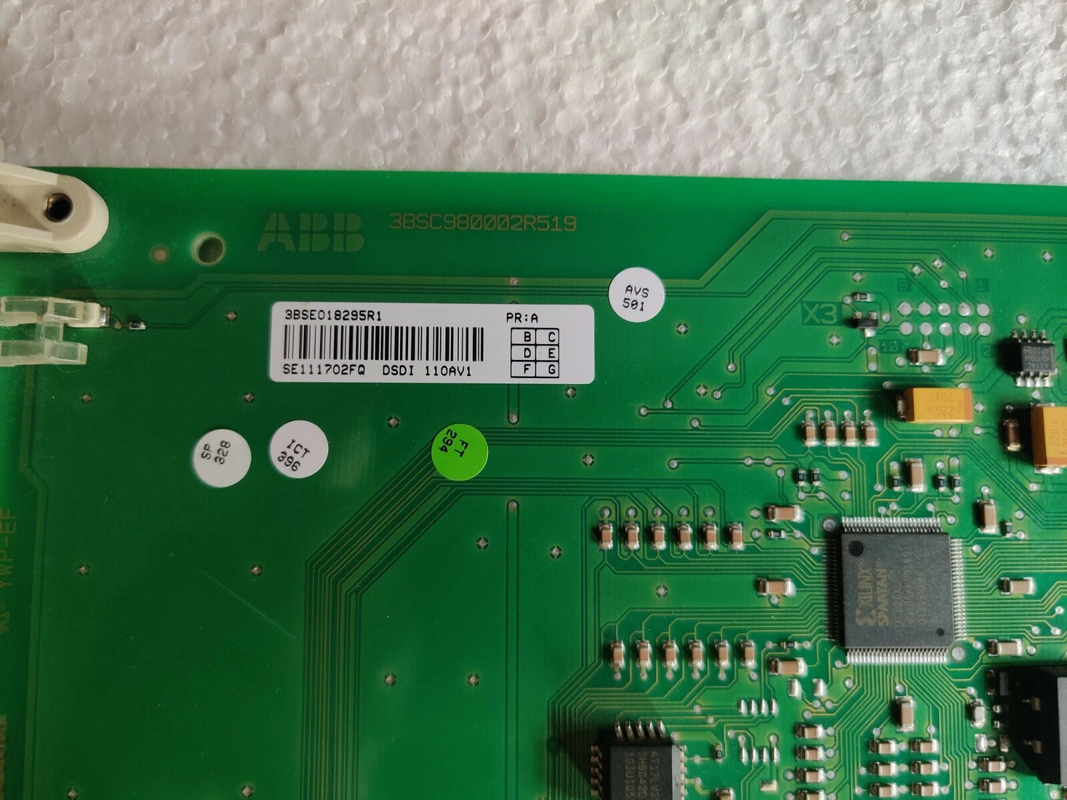

ABB DSDI 110AV1 3BSE018295R1 Cyfrowa płyta wejściowa 32

ABB DSDI 110AV1 3BSE018295R1 Digital Input Board 32

Szczegóły produktu:

Opis:

S100 I/O to grupa płyt wejściowych i wyjściowych znajdujących się w podstawie I/O. Podstawa I/O komunikuje się z podstawą sterownika za pomocą rozszerzenia przycisku do S100 I/O.Dostępne są rozszerzenia pojedynczego i redundantnego przycisku do S100 I/O. Redundant S100 I/O Bus Extension wymaga redundantnego modułu procesora. Dostarczane są rozszerzenia elektryczne i optyczne. Zobacz prezentację szkicową rozszerzenia autobusu w sekcji 1.7.7, Komunikacji lub do odrębnej dokumentacji wymienionej.

Informacje zawarte w niniejszej sekcji podzielone są według różnych kategorii paneli i podzielone na:Główny punkt, dostępneRodzaje deseki sygnał.Diagram bloku.

W odniesieniu do urządzeń podłączających i kabli wewnętrznych stosowanych w zastosowaniach niebezpiecznych i HART należy zapoznać się z odrębną dokumentacją.

Wprowadzanie cyfrowe, główne punkty

• Wszystkie wejścia cyfrowe są optoizolowane od potencjału systemu..

• Można wybrać tryb aktualizacji bazy danych, albo poprzez przerwy, albo poprzez skanowanie.

• Niektóre tablice oferują przedłużenie pulsu, na przykład w celu uniknięcia szybkiego skanowania przycisków.

• Sygnały wejściowe są filtrowane na płycie wejściowej w celu tłumienia skutków zakłóceń elektrycznych lub odbijania kontaktów.Czas filtracji jest ustalony na 5 ms lub konfigurowalny w zależności od wybranego typu tablicy.

• Typy płyt oferujących skanowanie kontrolowane przerwami są najbardziej odpowiednie do uzyskiwania zdarzeń oznaczonych terminem.

Łącze do arkusza danych:3BSE018295R1.pdf
