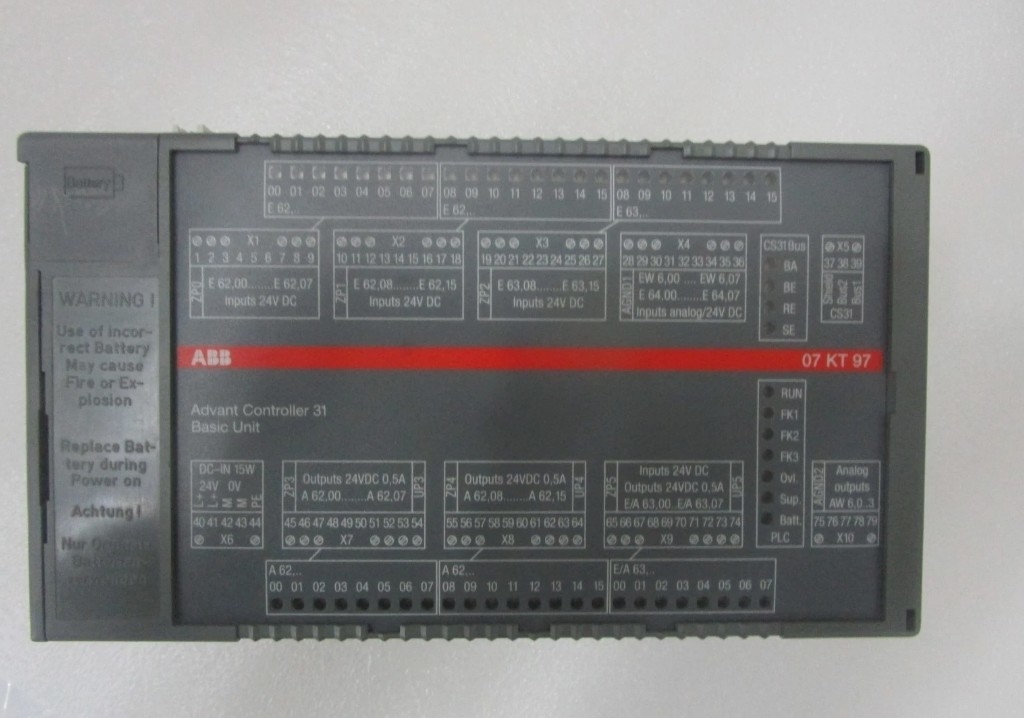

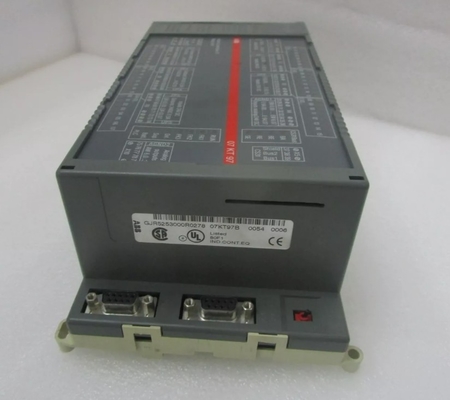

07KT97 GJR5253000R0278 ABB ProContic Basic Unit for Industrial Automation

07KT97 GJR5253000R0278 ABB Procontic Basic Unit for Industrial Automation

Szczegóły produktu:

Dodatkowe informacje:

Opis:

Specyfikacje techniczne wejścia są takie same jak w przypadku innych wejść cyfrowych, z następującym wyjątkiem:Waristor do demagnetyzacji obciążeń indukcyjnych (patrz rysunek powyżej) działa również przy wejściuW związku z tym różnica napięcia między UP5 a sygnałem wejściowym nie może być większa niż napięcie dopuszczalne warystora.że jeśli UP5 = 24 V, napięcie sygnału wejściowego musi wynosić od -12 V do +30 V. Jeśli UP5 = 30 V, napięcie wejściowe musi wynosić od -6 V do +30 V.

Jeżeli wszystkie 8 kanałów grupy są wykorzystywane jako wejścia, a dodatkowo końcowy UP5 pozostawiony bez połączenia, nie ma ograniczeń dla wejścia.W tym przypadku napięcia sygnału wejściowego mogą być w zakresie -30 V i +30 VNie ma ograniczeń dla grupy wejściowo-wyjściowej w odniesieniu do jej bezpieczeństwa przed odwróconą biegunowością.

Rozdzielczość w systemie PLC: Zmierzone wartości są konwertowane z rozdzielczością 12 bitów, tj. 11 bitów plus znak dla napięcia i 12 bitów bez znaku dla prądu.5 V i ±5 V są przekształcane z 10 bitów plus znak.

Wprowadzanie analogiczne może być stosowane indywidualnie w wielu różnych trybach działania (nawet jako wejście cyfrowe).

Łącze do arkusza danych:

ABB 07KT97 GJR5253000R0278.pdf
