330876-02-10-00-00 Bently Nevada 3300 XL 50 mm System przetwornika bliskości

330876-02-10-00-00 Bently Nevada 3300 XL 50 mm System przetwornika bliskości

Szczegóły produktu:

Dodatkowe informacje:

Opis:

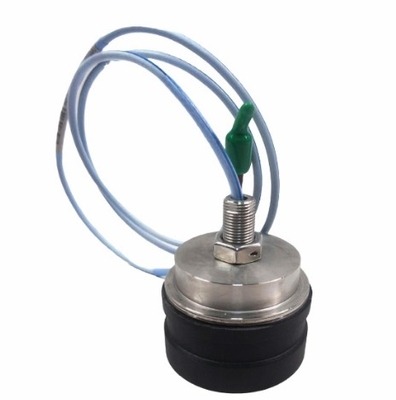

System przetwornika 3300 XL 50 mm składa się z oddzielnej sondy 50 mm, kabla przedłużającego i czujnika 3300 XL 50 mm Proximitor*.Duża średnica cewki daje temu systemowi maksymalny zakres liniowy 27.9 mm (1100 mils), najdłuższy linijny zakres naszej linii przetwornika wirusowego. This linear range makes the 3300 XL 50mm Transducer System ideal for measuring the differential expansion (DE) or rotor expansion (RX) of large steam turbine generators that results from the difference in growth rates between the turbine rotor and the machine stator (casing).

Kryteria wyboru metody montażu to wielkość dostępnego celu, oczekiwana wielkość ruchu osiowego wirnika oraz rodzaj celu DE, który istnieje w maszynie.Jeżeli wysokość kołnierza jest wystarczająca, a wymagany całkowity zakres pomiarów jest mniejszy niż 27.9 mm (1,1 cala), preferowaną konfiguracją pomiarów nadmiarowych jest użycie dwóch przetworników obserwujących tę samą stronę kołnierza.2 cali) całkowitego zasięgu są wymagane, zamontować przetworniki w sposób uzupełniający po przeciwnych stronach kołnierza rozszerzającego różnicę lub innego materiału docelowego.

Sonda 3300 XL 50 mm jest dostępna w trzech konfiguracjach obudowy i nici, aby fizycznie zastąpić wszystkie standardowe systemy 7200 50 mm (w tym boczne i tylne sondy wyjściowe).Standardowe uchwyty montażowe w stylu 7200 są nadal dostępne jako akcesoriaPonadto dostępny jest nowy uchwyt do dostosowania sondy do podstawy przesuwnego przemiennika 50 mm DE Integral.394 V/mm (10 mV/mil) wyjścia identycznego z wyjściem 7200 i 50 mm DE Integral systemów, co umożliwia klientom aktualizację bez konieczności wprowadzania żadnych zmian w konfiguracji monitora.i czujnik zbliżeniowy) należy wymienić na elementy 3300 XL 50 mm.

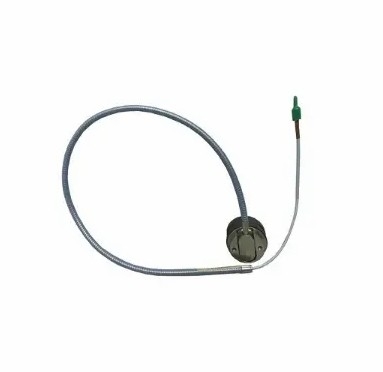

3300 XL 50 mm sonda jest dostępna w stylu prostych wyjściach z 1⁄2-20 angielskich nitek lub M14x1,5 metrycznych nitek, w tym węzeł z otworami przedwiertowymi w drut bezpieczeństwa.Sondu wyjścia bocznego ma dwa 1⁄4-20 otwory montażowe w tylnej części obudowy sondyZarówno w przypadku sondy wyjściowej, jak i bocznej średnica obudowy wynosi 1,99 cala.

Łącze do arkusza danych:

Bently Nevada 330876-02-10-00-00.pdf
