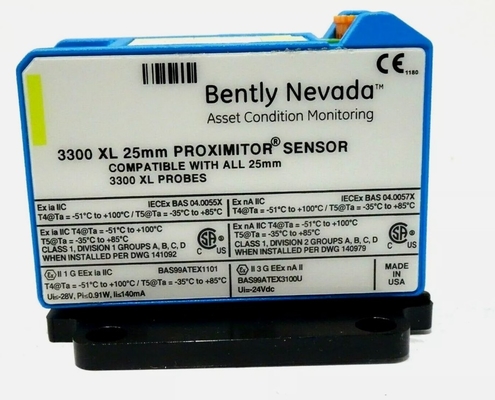

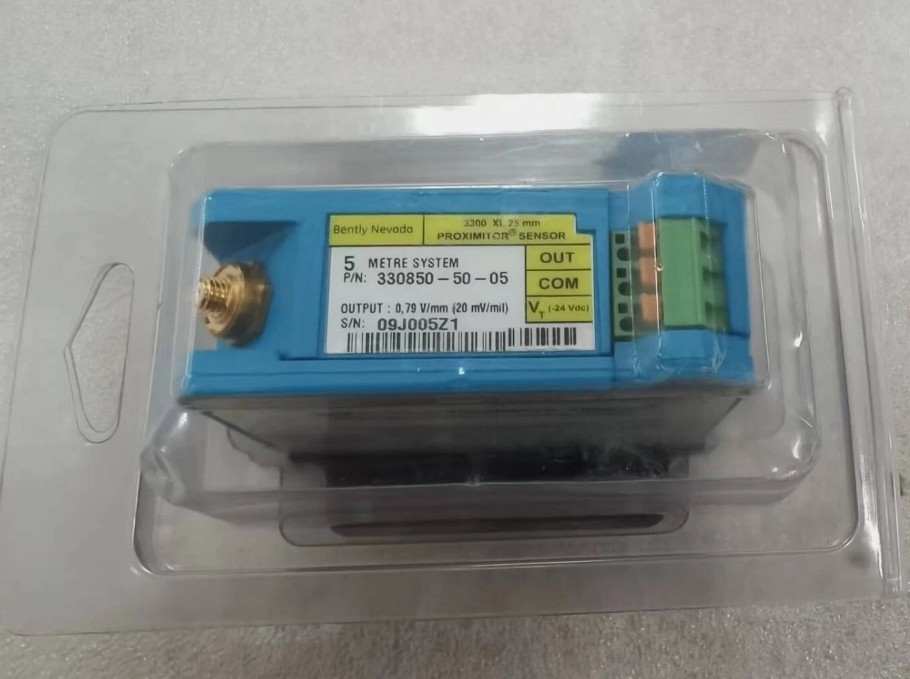

330850-50-05 Bently Nevada 3300 XL 25 MM czujnik wibracji bliskości

330850-50-05 Bently Nevada 3300 XL 25 MM czujnik wibracji bliskości

Szczegóły produktu:

Dodatkowe informacje:

Opis:

Jeżeli nie zaznaczono inaczej, poniższe specyfikacje dotyczą czujnika zbliżania 3300 XL 25 mm, kabla przedłużeniowego i sondy w zakresie od 0°C do +45°C (+32°F do +113°F) na maksymalnej wysokości 2000 m,z zasilaczem -24 Vdc, obciążenie 10 kΩ, cel ze stali AISI 4140 dostarczany przez Bently Nevada o średnicy 61 mm lub większej oraz lukę sondy 7,0 mm (275 mils).Specyfikacje dokładności i wymienności systemu nie mają zastosowania w przypadku stosowania systemu przetwornika skalibrowanego na dowolny cel inny niż cel stalowy Bently Nevada AISI 410..

Opcjonalny uchwyt przesuwny 3300 XL można zamówić dla przetwornika rozszerzenia różnicowego o średnicy 25 mm zarówno dla pojedynczego przetwornika, jak i dla aplikacji uzupełniających.Ten uchwyt mocowania sprawia, że łatwo dokładnie zweryfikować system przetwornika i szczeliny sond poprzez umożliwienie przesuwanie systemu przetwornika w całym zakresie liniowymPłytka bazowa uchwytu przesuwnego jest zainstalowana na wewnętrznej powierzchni obudowy turbiny w pobliżu kołnierza rozszerzającego różnicę.który mocowany jest na wózku przesuwanymW celu zweryfikowania i zainstalowania przetwornika, w celu sprawdzenia, czy urządzenie jest zgodne z wymogami określonymi w niniejszym regulaminie, należy wykonać następujące czynności:rozluźnić śruby mocujące przesuwany wózek do płyty podstawy i przenieść przesuwany wózek i sondyAkcesorium do zestawu weryfikacyjnego wskaźnika wybierania zapewnia odniesienie poprzez pomiar ruchu przesuwanego powozu.3300 XL Sliding Bracket pomaga zapewnić, że system przetwornika pozostaje wyrównany i prostopadły do wirnika.

3300 XL 25 mm sonda jest dostępna w różnych konfiguracjach, aby fizycznie zastąpić wszystkie standardowe 7200 25 mm,7200 35 mm i 25 mm DE Integralne układy przetwornika (w tym boczne i tylne sondy wyjściowe)Czujnik zbliżania ma również wyjście identyczne z wyjściem systemów 7200 i 25 mm DE Integral,umożliwiając klientom aktualizację bez konieczności wprowadzania żadnych zmian w konfiguracji monitoraW przypadku modernizacji z poprzednich systemów każdy element systemu przetwornika (sonda, kabel rozszerzający i czujnik zbliżeniowy) musi zostać zastąpiony elementami 3300 XL 25 mm.

Prawidłowe działanie układu przetwornika musi być sprawdzane podczas montażu i okresowo po montażu poprzez fizyczne przemieszczanie go w celu symulacji ruchu obroży wału.Wymaga to uchwytu mocowania, który pozwala na system przetwornika do przesuwania w stosunku do wirnika wału i kołnierza.

Łącze do arkusza danych:

Bently Nevada 330850-50-05.pdf
