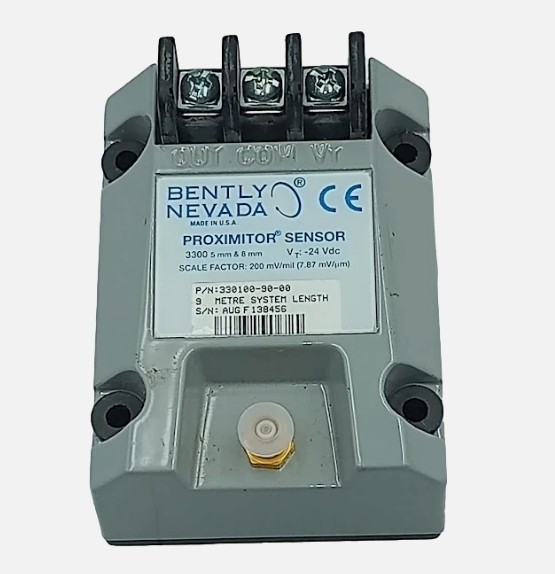

330100-90-00 Bently Nevada 3300 Series Sensor bliskości 24VDC 8 MM

PozostałeBently NevadaCzujnik bliskości serii 3300 24VDC 8 MM

Szczegóły produktu:

Dodatkowe informacje:

Opis:

Czujnik zbliżania 3300 XL NSv ma podobne funkcje do tych, które można znaleźć w czujniku zbliżania 3300 XL 8 mm.Jego cienka konstrukcja pozwala użytkownikowi zamontować go w wysokiej gęstości instalacji kolejowej DIN lub w bardziej tradycyjnej konfiguracji montażu paneliZwiększona odporność RFI/EMI pozwala czujnikowi 3300 XL NSv Proximitor Sensor uzyskać europejskie homologacje oznakowania CE bez żadnych szczególnych rozważań dotyczących montażu.Ta odporność RFI zapobiega również pobliskich sygnałów radiowych o wysokiej częstotliwości od niekorzystnego wpływu na system przetwornikaStrychy końcowe SpringLoc na czujniku zbliżania nie wymagają specjalnych narzędzi montażowych i ułatwiają szybsze, wysoce solidne połączenia kablowe.

Sonda 3300 NSv jest oferowana w różnych konfiguracjach, w tym w blindach 1/4-28, 3⁄8-24, M8X1 i M10X1.Odwrotnie zamontowane 3300 NSv sonda jest standardowo dostarczana z albo 3⁄8-24 lub M10X1 nitekWszystkie elementy systemu przetwornika posiadają pozłacane łączniki ClickLoc z mosiądzu.Patentowana metoda formowania TipLoc zapewnia solidne połączenie między końcem sondy a ciałem sondyPatentowany projekt CableLoc firmy Bently Nevada zapewnia 220 N (50 funtów) siły ciągnięcia i bezpiecznie przyłącza kabel sondy do końca sondy.Zaleca się stosowanie zabezpieczeń złącza przy podłączeniu kabla sondy do przedłużeniaZabezpieczacze łącznika zapobiegają przedostaniu się większości płynów do łączników ClickLoc i negatywnemu wpływaniu na sygnał elektryczny.

Konstrukcja 3300 XL NSv Transducer System pozwala na zastąpienie zarówno 3300 RAM Transducer Systems, jak i 3000-series lub 7000-series 190 Transducer System.Uaktualnienia z systemu 3300 RAM na system 3300 XL NSv mogą wykorzystywać istniejącą sondęW celu zaktualizowania systemu przetwornika serii 3000 lub serii 7000 należy wymienić sondę, kabel rozszerzający,i czujnik zbliżeniowy z komponentami NSv.

O ile nie zaznaczono inaczej, poniższe specyfikacje dotyczą czujnika zbliżania 3300 XL NSv, kabla przedłużeniowego i sondy od 0°C do +45°C (+32°F do +113°F) na maksymalnej wysokości 2000 m,z zasilaczem -24 Vdc, obciążenie 10 kΩ, cel ze stali AISI 4140 dostarczany przez Bently Nevada o średnicy 31 mm lub większej oraz lukę sondy 1,0 mm (40 mils).Specyfikacje dokładności i wymienności systemu nie mają zastosowania w przypadku stosowania systemu przetwornika skalibrowanego na dowolny cel inny niż cel stalowy Bently Nevada AISI 410..

Łącze do arkusza danych:

Bently Nevada 330100-90-00.pdf
