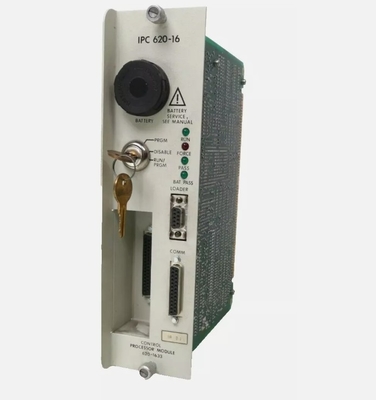

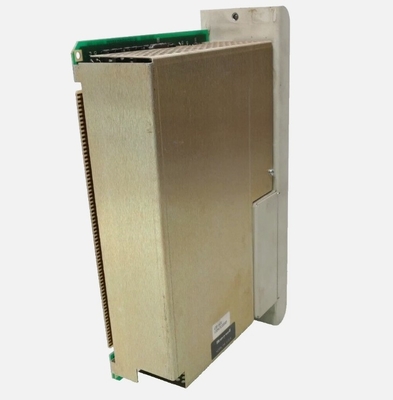

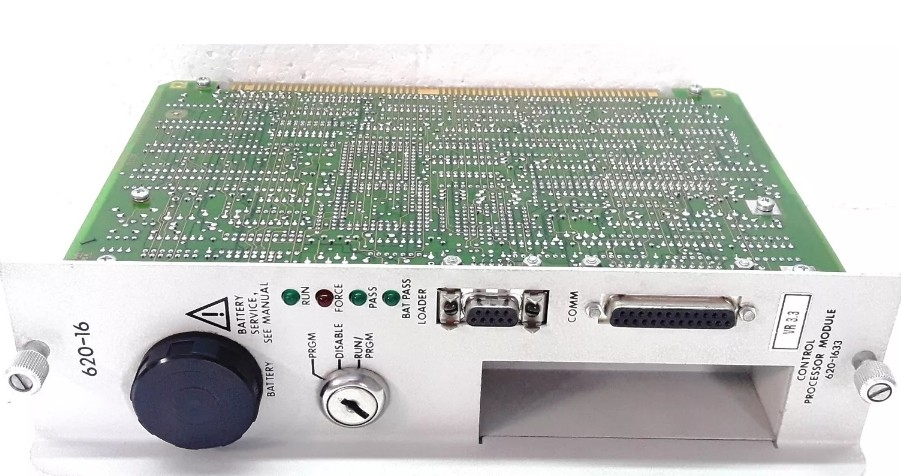

Moduł procesora sterowania Honeywell 620-1633 620-16 PROC.8K MEM 1024 I/O

Moduł procesora sterowania Honeywell 620-1633 620-16 PROC.8K MEM 1024 I/O

Szczegóły produktu:

Dodatkowe informacje:

Opis:

Tabela stanu systemu składa się z lokalizacji pamięci o szerokości 8 bitów.Informacje te są dostępne za pośrednictwem ładowarki /terminalu za pomocą czterocyfrowego adresu dziesiętnego i instrukcji PULL w programie sterowania. Zestaw instrukcji systemu procesora 620-06 zawiera instrukcję PULL. W tabeli stanu systemu przechowywane są trzy kategorie informacji: Diagnostyka systemu, stan sprzętu systemu,i identyfikacja systemu.

Wyświetlacz stanu sprzętu dostarcza użytkownikowi danych dotyczących przeglądu procesora i stanu testowego, czasu skanowania programu, stanu opcji wybranych przez przełącznik DIP i liczby sił.

Procesor wysyła sygnał awarii zasilania do PIOM znajdujących się w stojakach I/0 gdy procesor jest w trybie PROGRAM lub DESABLE lub gdy występuje utrata skanowania procesora.po otrzymaniu sygnału awarii zasilania, albo wyłączyć wszystkie wyjścia ~OFF lub zatrzymać wyjścia w ich ostatnim stanie (w zależności od wybranego ustawienia przełącznika DIP) do czasu usunięcia sygnału awarii zasilania.Moduł procesora wykonuje tę samą funkcję dla modułów stoiska procesora I/0.

Jeżeli zasilacz w stojaku procesora lub stojaku I/O wykryje, że zasilacz prądu przemiennego jest mniejszy niż 83 V w warunkach 115 V prądu przemiennego lub 166 V w warunkach 230 V prądu przemiennego przez okres dłuższy niż 11.5 milisekund, źródło zasilania wysyła sygnał awarii zasilania do pozostałych półek I/0 i do modułu procesora.i procesor zatrzymuje pracęNależy zauważyć, że poziom awarii zasilania dla operatora 24VDC wynosi 19 voltów z opóźnieniem awarii zasilania wynoszącym 7 milisekund.
