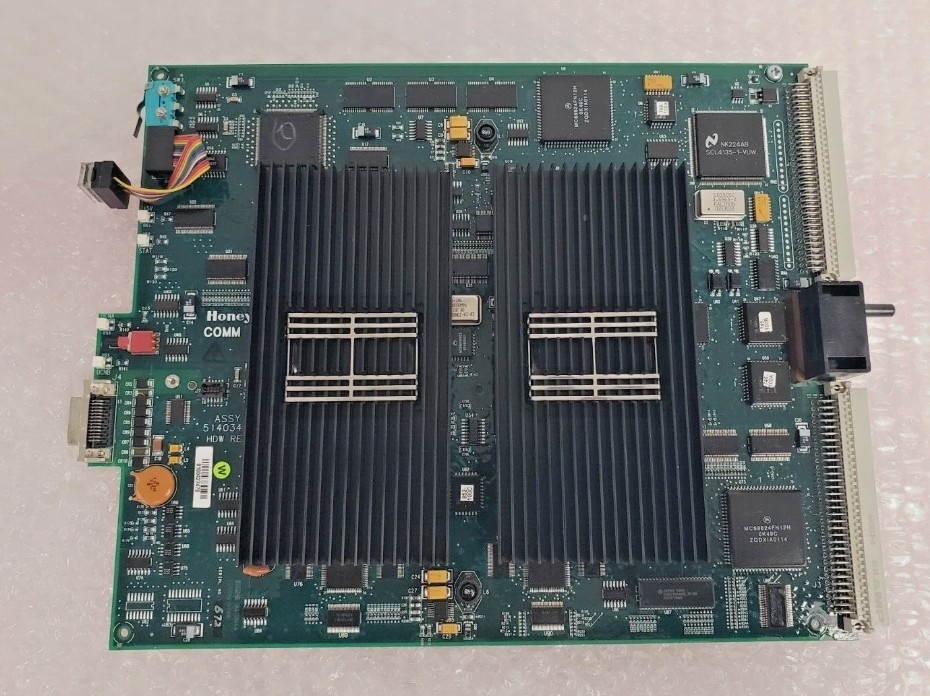

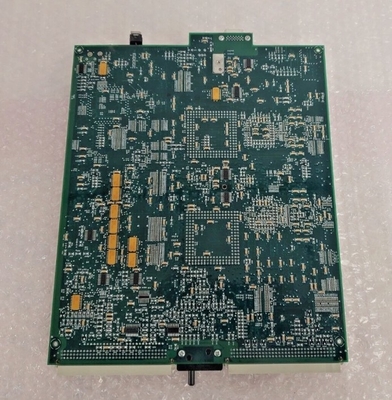

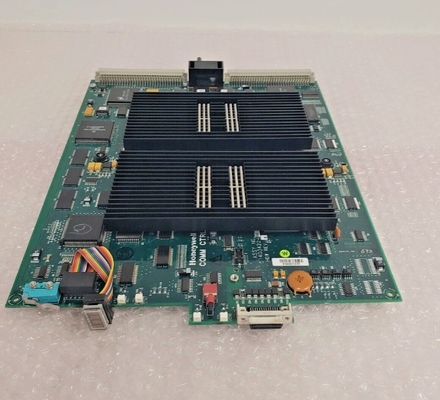

Moduł procesora komunikacji i sterowania HPM Honeywell 51403422-150

Moduł procesora komunikacji i sterowania HPM Honeywell 51403422-150

Szczegóły produktu:

Dodatkowe informacje:

Opis:

HPM Communication and Control Processor (51403422 - 150) jest odpowiedzialny za funkcje komunikacji sieciowej HPM. Umożliwia dostęp do danych sieciowych i oznaczanie czasu.Ten procesor sterowania może wykonywać regulacyjneUniwersalna Sieć Kontroli (UCN) to szybka i bezpieczna sieć kontroli procesów.Posiada 5 megabitów/sekundę pasma nośnika z kontrolą dostępu do busów.

Zestawy HPMM umieszczane są w dwóch największych lewych pozycjach w pliku karty.Moduł HPM UCN Interface jest zainstalowany w złączu pod kartą High-Performance Comm / Control w pierwszym gniazdzieWysokiej wydajności karta łącza I/O (51309276 - 150) składa się z procesora łącza I/O, pamięci SRAM do komunikacji między procesorem a kartą komunikacyjną/kontroli,interfejs sterownika/przyjmującego I/O LinkKonwerter ten dostarcza +5 Vdc zarówno do kart HPMM, jak i modułu HPM UCN Interface.

Po podaniu zasilania do urządzenia HPMM zapala się wskaźnik zasilania na każdej karcie HPMM oraz moduł HPM UCN Interface.Wskaźnik ten pozostaje włączony tak długo, jak 24 Vdc z szafyPo uruchomieniu zasilania, wskaźnik stanu na karcie High-Performance Communications/Control świeci na krótko. Wewnętrzne procedury testowe są uruchamiane przy uruchomieniu zasilania.wskaźnik stanu pozostaje włączony, co oznacza, że nie stwierdzono żadnych niepowodzeń w badaniu.

Wskaźniki kabli UCN w użyciu są widoczne z przodu modułu HPM UCN Interface (Rx - A i Rx - B).Są one również widoczne pod okładką przednią wysokiej wydajności karty komunikacji/kontroli (UCN A i UCN B)Wskaźniki te pomagają użytkownikom łatwo monitorować stan kabli UCN.
