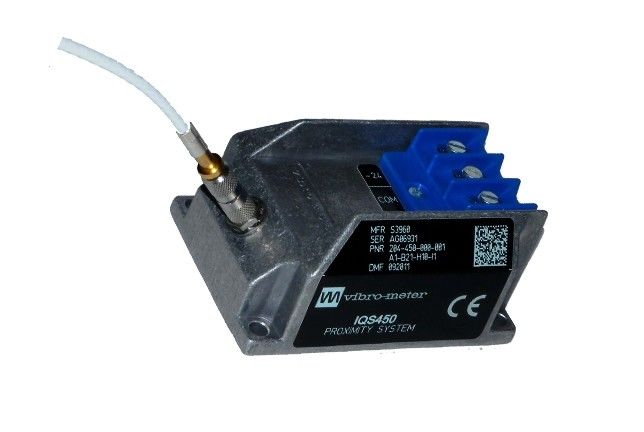

IQS450 204-450-000-002 System pomiaru bliskości A1-B21-H10-I0

IQS450 204-450-000-002 A1-B21-H10-I0System pomiaru bliskości

Szczegóły produktu:

Dodatkowe informacje:

Opis:

System opiera się wokół bezstykowego czujnika TQ401 i klimatyzatora sygnału IQS450.System wytwarza napięcie lub prąd proporcjonalny do odległości między końcem przetwornika a celem, np. wał maszynowy.

Kondycjoner sygnału IQS450 zawiera modulator/demodulator wysokiej częstotliwości, który dostarcza sygnał napędowy do przetwornika.To generuje niezbędne pole elektromagnetyczne używane do pomiaru lukObwody klimatyzatora są wykonane z wysokiej jakości komponentów i są zamontowane w wytłaczaniu aluminiowym.

Ogólne wymagania wejściowe dla przetwornika: Wysokoczęstne źródło zasilania z klimatyzatora sygnału IQS450

Wymagania dotyczące:

Wyjście napięcia, konfiguracja 3-przewodowa:

• Napięcie przy min. GAP: -1,6 V

• napięcie maksymalne: - 17,6 V

• Zakres dynamiczny: 16 V

• Impedancja wyjściowa: 500 Ω

• Prąd zwarcia: 45 mA

Prąd wyjściowy, konfiguracja 2-przewodowa:

• Prąd przy min. GAP: -15,5 mA

• Prąd na maksymalnej prędkości: -20,5 mA

• Zakres dynamiczny: 5 mA

Pojemność wyjściowa: 1 nF

Induktancja wyjściowa: 100 μH
