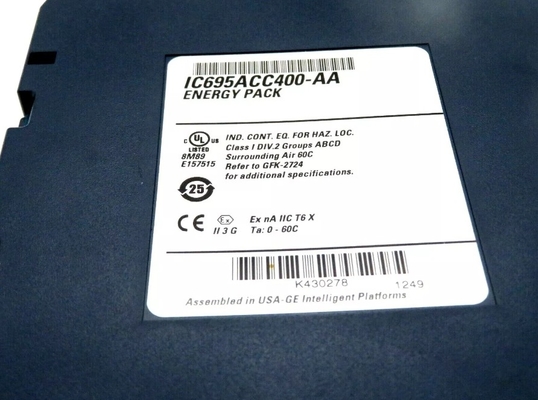

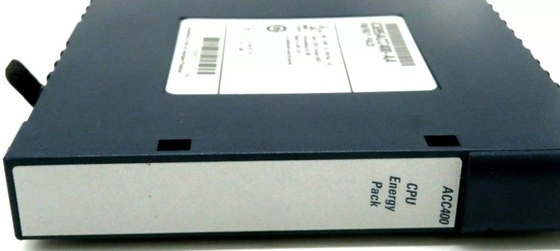

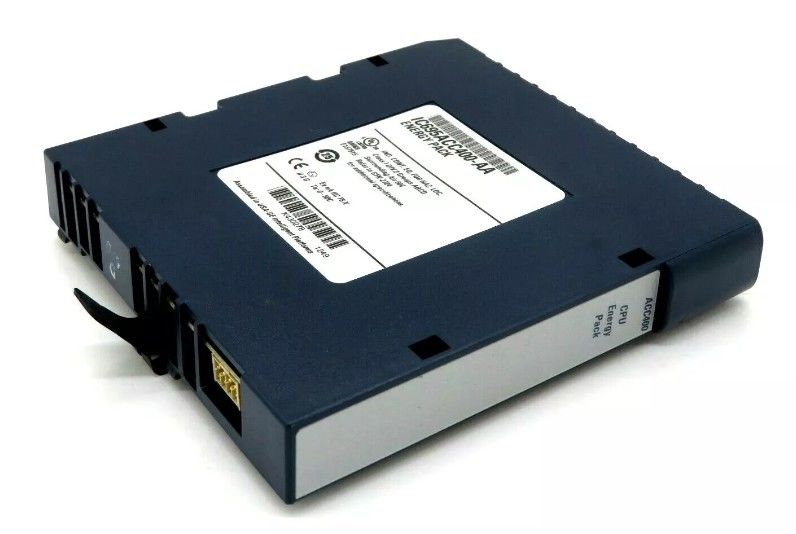

IC695ACC400 Moduł akcesoriów pakietu energetycznego GE PACSystems RX3i

IC695ACC400GEModuł akcesoriów do pakietu energetycznego PACSystems RX3i

Szczegóły produktu:

Opis:

PACSystems* RX3i IC695ACC400 Energy Pack jest przeznaczony do stosowania z jednym z następujących procesorów RX3i: CPE302, CPE305 lub CPE310.

W przypadku utraty zasilania systemu pakiet energetyczny utrzymuje zasilanie wystarczająco długo, aby procesor mógł zapisać zawartość pamięci użytkownika do pamięci pamięci flash.

Pakiet energetyczny jest zamontowany po lewej stronie modułu RX3i i podłączony do procesora za pomocą kabla IC695CBL001.

Podczas gdy system jest podłączony, Energy Pack ładuje się z szyny RX3i 24 Vdc za pośrednictwem kabla I695CBL001, który łączy procesor z Energy Pack.

Pakiet energetyczny jest zgodny z dyrektywą UE RoHS 2011/65/UE z wykorzystaniem następujących zwolnień określonych w załączniku: 7 (a), 7 (c) -I i III.

Zestaw energetyczny jest montowany po lewej stronie modułu RX3i. Aby uniknąć zajęcia miejsca na tylnej płaszczyźnie, należy go zamontować na modułach (zwykle źródle zasilania) w miejscu 0 stojaku.

Jest podłączony do procesora za pomocą kabla IC695CBL001.Do instalacji pakietu energetycznego:

1Włączyć górne haky mocowania do ramy modułu zestawu energetycznego, jak pokazano na rysunku 3.

2Obróć dolną część zestawu energetycznego na miejsce, włączając dolne haky.

3. Podłącz kabel IC695CBL001 z złącza znajdującego się na dole zestawu energetycznego (rysunek 2) do odpowiedniego złącza znajdującego się na dole procesora.

Łącze do arkusza danych:GE IC695ACC400.pdf
