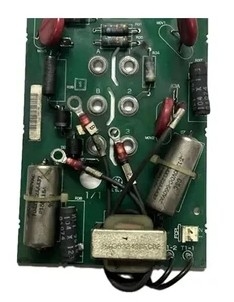

DS200SSBAG1A GE Drive Snubber Board Mark V System sterowania turbiną PCB

DS200SSBAG1AGESystem sterowania turbinami PCB z serii Snubber Board Mark V

Opis:

Specjalnie zaprojektowana dla systemów sterowania GE jest tablica GE DS200SSBAG1A, która służy głównie do tłumienia wysokich napięć generowanych podczas uruchamiania i zatrzymania silnika.

Funkcja ta skutecznie chroni inne elementy systemu sterowania, zmniejsza zakłócenia elektryczne oraz poprawia stabilność i niezawodność całego systemu.

• Złącze i kondensatory: Płyty GE DC300 Drive Snubber posiadają złącze 2-pin i trzy kondensatory.natomiast kondensatory pełnią ważne funkcje w układzie obwodów płyty.
• Płyty są wyposażone w cztery słupki do mocowania kabli, z których trzy są przeznaczone do łączenia się z kablami mocowanymi do elementu na płytce.Fabryka dostarcza materiały drukowane, które wskazują na właściwe mocowanie kabli do końcówek.
• Identyfikacja kabla: podczas procesu wymianykonieczne jest zbadanie kabli na uszkodzonej płycie i upewnienie się, że kable na płycie zamiennej są podłączone do tych samych końcówekJeżeli do uszkodzonej płyty jest podłączony czwarty kabel, należy go oznaczyć identyfikatorem odpowiedniego terminala.
• Efektywne przymocowanie kabli: Jeśli do złącza o dwóch szpilkach jest przymocowany kabel, zaleca się oznaczenie kabla identyfikatorem złącza wydrukowanym na tablicy.Takie oznakowanie zapewnia szybsze i łatwiejsze mocowanie kabla do deski zamiennej.
