IS200EDCFG1B GE EX2100 Feedback Direct DC Exciter Card Pole napięcie i prąd pola

IS200EDCFG1B GEEX2100 Wrażenie zwrotne bezpośrednia kartka ekscytująca prądu stałego napięcie pola i prąd pola

Opis:

IS200EDCFG1B jest kartą zwrotną prądu stałego (EX2100).płyta mierzy napięcie pola i prąd pola.

Izolacja napięcia i odporność na hałas zapewnia się za pośrednictwem łącza światłowodowego między płytą EISB w panelu sterowania.

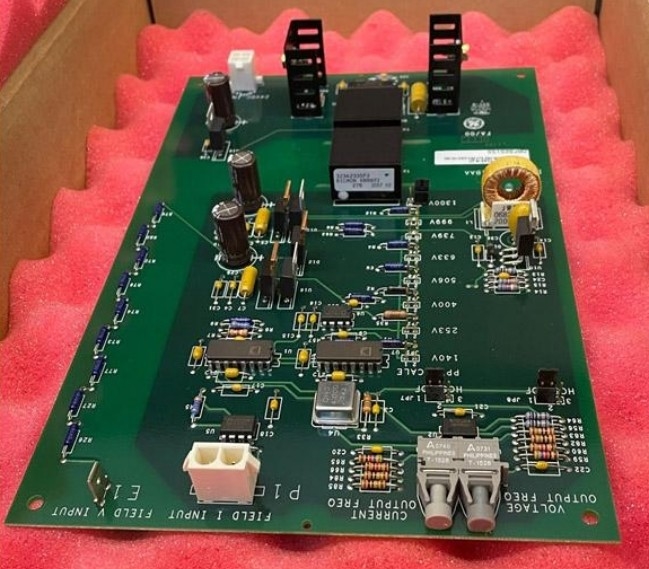

Jako wejście są one oznaczone jako P2 (dwu-pozycyjna wtyczka) (4-pozycyjna wtyczka). Na tablicy znajduje się wiele kondensatorów elektrolitycznych wysokiego napięcia, a także inne rodzaje kondensatorów.

Na płycie znajduje się sześć układów scalonych, induktor cewkowy, kilka tranzystorów i dwa przekaźniki.Warto również zauważyć, że płyta ma siedem most napięcia skalowania-do wyboru oznaczone na nim.

Odwrotny prąd pola z modelu IS200EDCFG1B jest mierzony przez szunt prądu stałego znajdujący się na mostku SCR.Kiedy prąd pola będzie działał jak powinien, wygeneruje sygnał niskiego poziomu., który ma maksymalną wartość 500 MV, która będzie wejściem do innego wzmacniacza.
