IS200VCRCH1B Płyty łącznikowe wejściowe / wyjściowe przekaźnika GE

IS200VCRCH1B Płyty łącznikowe wejściowe/wyjściowe przekaźnika GE

Szczegóły produktu:

Opis:

System sterowania turbiną Mark VI jest zaprojektowany jako kompletny zintegrowany system sterowania, ochrony i monitorowania dla generatorów i mechanicznych napędów turbin gazowych i parowych.Jest to również idealna platforma do integracji wszystkich systemów kontroli wyspy zasilania i bilansu zakładu (BOP).Pakiety MK Vie I/O zawierają dwa porty sieciowe wejścia/wyjścia z zegarem w czasie rzeczywistym i procesorem do synchronizowanego oznaczania czasu sekwencji zdarzeń oraz tablicą przechowywania danych.

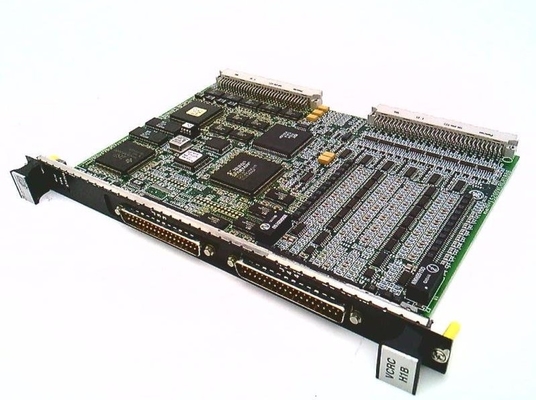

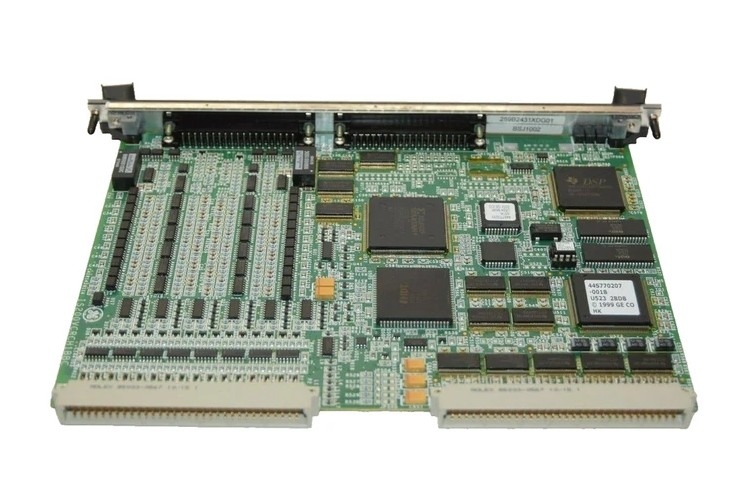

IS200VCRCH1B to deska kontaktowa wejściowa/przekazowa wytwarzana przez General Electric jako część serii Mark VI stosowanej w systemach sterowania turbinami gazowymi.Płyta wejściowa/wyjściowa Relay przyjmuje 48 dyskretnych wejściach i zarządza 24 wyjściami przekaźnika z łącznie czterech płyt końcowych za pośrednictwem towarzyszącej płyty córkowejModuł VCCC o podwójnej szerokości mieści się w stojaku VME I/O. W tym stojaku są dostarczone dwa zestawy połączeń J3/J4 do okablowania do płyt końcowych TBCI i TRLY.VCRC jest węższą płytą, którą można użyć.

Do pierwszych 24 wpisów z suchym kontaktem jest podłączona płyta końcowa wejścia kontaktowego (TBCI); do wpisów 25-48 potrzebna jest druga płyta końcowa.Płyty końcowe są połączone z stojakem VME, który zawiera płytę procesora VCCC przez kable z formowanymi wtyczkamiW przypadku wejściowych monitorujących kluczowe zmienne turbiny dostępne są szybkie skanowanie i rejestracja z prędkością 1 ms/s.Kontaktowe rozmowy i szerokości pulsu do 6 ms są rejestrowane przez rejestrator sekwencji zdarzeń (SOE)., wraz ze wszystkimi otworami i zamknięciami kontaktowymi o rozdzielczości czasowej 1 ms.

Płyta IS200VCRCH1BBB jest bardzo niezawodna i dlatego jest mniej podatna na uszkodzenia.Dlatego zalecamy przechowywanie kart w statycznie wrażliwych skrzyniach w zalecanych warunkachIS200VCRCH1B jest komponentem tablicy GE Mark VI.MKVI jest częścią rodziny Speedtronic systemów zarządzania turbinami gazowymi i parowymi, które zostały opracowane i ulepszone przez General Electric od czasu wydania Mark I w latach 60.. The MKVI is the fifth management system in the Speedtronic line and features triple redundant controls on all protection parameters and critical controls as well as advanced control mechanisms for the protection and monitoring of the turbine system.

IS200VCRCH1B funkcjonuje jako dyskretna płyta wejściowa/wyjściowa. Jest to płyta z jednym gniazdem, która ma taką samą funkcjonalność jak płyta VCCC, ale nie zawiera płyty córkowej,w ten sposób zajmuje mniejszą przestrzeń na półceJednakże, ponieważ wyjścia przekaźnika dla tej płyty wykorzystują porty J3/J4 na stojaku VME, kable muszą być umieszczone na przednim panelu. Jeśli nie jest to pożądane, użyj płyty VCCC zamiast płyty VCRC.GE IS200 to rodzina płyt drukowanych (PCB) stosowanych w systemach sterowania turbinami GE Mark VI. The General Electric Mark VI IS200VCRCH1BBB module is a separate input/output terminal processor board designed and manufactured specifically for placement in the original Mark VI series turbine control system.
