IS200JPDSG1A Moduł sterownika IS200 GE Power Distribution Board Mark VI

IS200JPDSG1A Moduł sterownika IS200 GE Power Distribution Board Mark VI

Szczegóły produktu:

Dodatkowe informacje:

Opis:

Płyta IS200JPDSG1A jest zaprojektowana do wygodnej montażu w metalowym uchwytniku, który pasuje na pionową szybę DIN, zazwyczaj umieszczoną obok innych płyt dystrybucyjnych energii.JPDS jest również dostępny z specjalnym uchwytem metalowym dostosowanym do bezpośredniego montażuIS200JPDSG1A to deska dystrybucyjna mocy 28 V wyprodukowana i zaprojektowana przez General Electric.Płyta dystrybucji mocy 28 V (JPDS) zapewnia systemowi sterowania moc wejściową 28 V DC z zewnętrznych konwerterów AC/DC lub DC/DC. JPDS zawiera informacje zwrotne z pakietu PPDA I/O w systemie PDM.jest to, co przekazuje moc 28 V DC z wybranych źródeł zasilania do płyt JPDP (do zasilania pakietów I / O) i stojaków sterowania. Złącza JR, JS i JT są używane do dostarczania konwencjonalnego zasilania 28 V do JPDS.

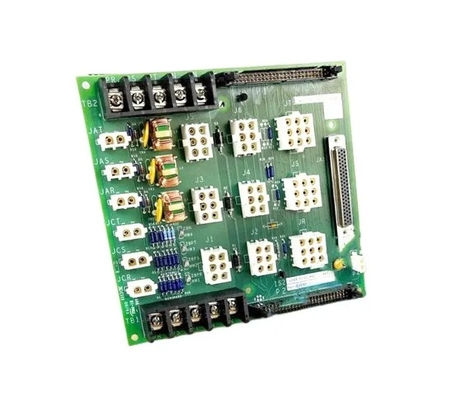

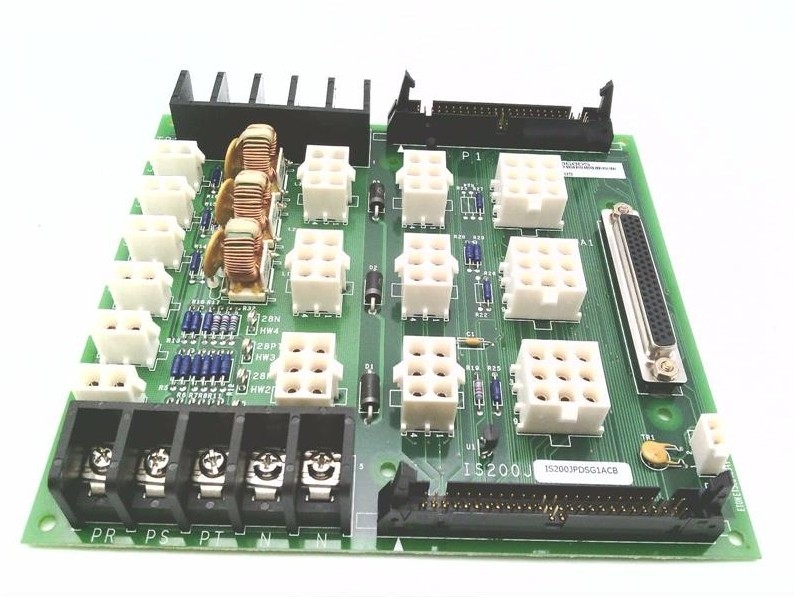

IS200JPDSG1A jest zbudowany z trzech cewek indukcyjnych, czterech varistorów, czterech punktów testowych TP, dwóch tranzystorów oraz wielu rezystorów i kondensatorów.Każdy z punktów badań TP ma serii 10k rezystor, który izoluje pierścieńPłyta jest przeznaczona do montażu na szynach DIN i może być montowana obok innych płyt dystrybucji energii.Zapewni więcej informacji na temat operacji, okablowanie i montaż tej płyty.

Płyty dystrybucyjne prądu stałego IS200JPDSG1AEC to płyty, które będą otrzymywać dwadzieścia osiem woltów prądu stałego.Zasilanie jest zazwyczaj otrzymywane z zewnętrznego prądu przemiennego/prądu stałego lub konwerterów prądu stałego/prądu stałegoModel ten jest podobny do modułu JPDM. Jednak model ten ma więcej komponentów niż moduł JPDM, który obejmuje więcej bezpieczników obwodu odgałęzienia i złączy wyjściowych.Dzięki dwóm złączom kablowym na tym modułie ma również potencjał do obsługi pakietu PPDA I/OPodobnie jak moduł JPDM, moduł JPDS będzie montowany w modułie dystrybutora zasilania.

Płyta IS200JPDSG1AEC ma specyficzne cechy, z których niektóre to złącze DC62, które może obsługiwać PPDA, trzy wyjścia oznaczone jako JAS, JAT i JAR, które są używane do pomocniczych złączy zasilania,IS200JPDSG1A jest częścią modułu GE Mark VI. Jest to karta akcesoriów do dystrybucji energii, która jest używana do pakietu zwrotnego systemu dystrybucji energii IS220PPDAH1A.IS200JPDSG1A ma 15 różnych złączy wtykowych i bezpieczników obwodu odgałęzionego i złączy wyjściowychGE IS200JPDSG1A to najnowocześniejsza karta dystrybucji zasilania zaprojektowana do bezproblemowej integracji z przemysłowymi systemami sterowania, zapewniając optymalne zarządzanie zasilania i niezawodność systemu.
