IS200RAPAG1B Płyty napędowe stożkowe GE Mark VI Płyty drukowane

IS200RAPAG1B Płyty napędowe stożkowe GE Mark VI Płyty drukowane

Szczegóły produktu:

Dodatkowe informacje:

Opis:

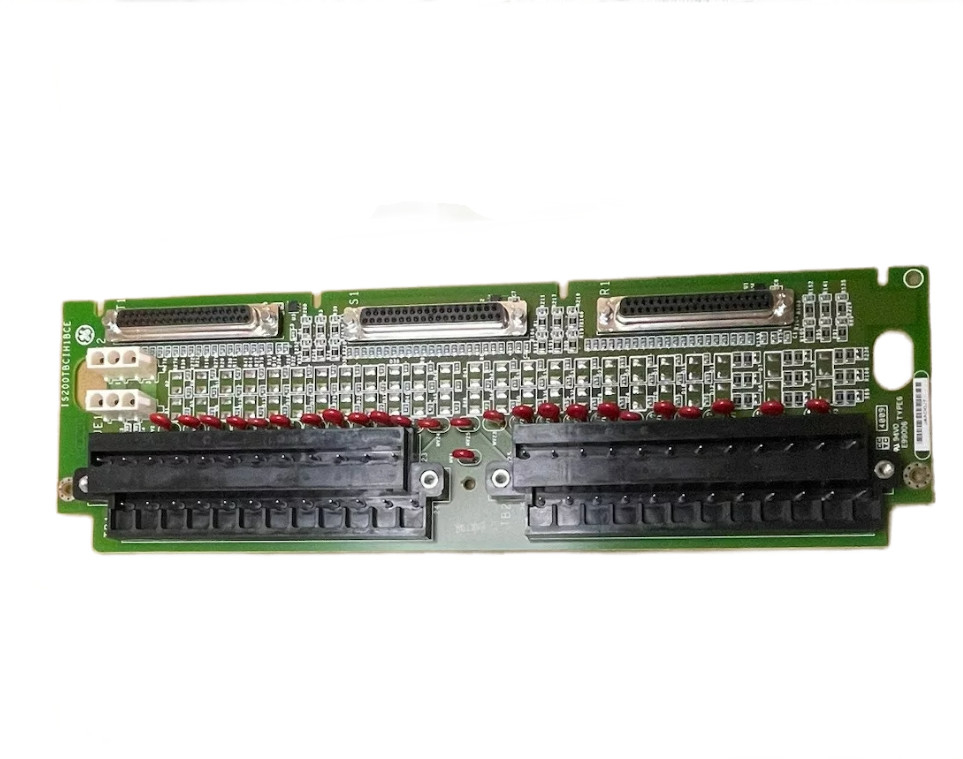

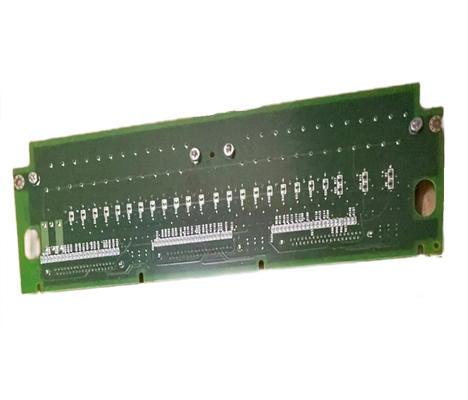

IS200RAPAG1B jest tablicą zasilania na regałach wyprodukowaną i zaprojektowaną przez General Electric i jest częścią serii Mark VI stosowanej w systemach sterowania turbinami gazowymi.System jest dostępny w konfiguracjach sterowania prostych lub potrójnych modułów redundantnych (TMR), z pojedynczymi lub wielokrotnymi regałami i lokalnym lub zdalnym I/O. Interfejs I/O jest przeznaczony do bezpośredniego interfejsu z czujnikami i siłownikami turbiny,wyeliminowanie konieczności umieszczania przyrządów i związanych z nimi problemów z niezawodnością i utrzymaniemTa płyta jest podłączona do półki Innovation Series za pośrednictwem złącza P1. Złącze to ma trzy rzędy po 32 szpilki.Pełny opis połączeń szpilkowych można znaleźć w powiązanych podręcznikachMKVI zawiera interfejs operatora zbudowany na komputerze z systemem Microsoft Windows i obsługującym grafikę CIMPLICITY oraz zestaw narzędzi GE Control System.

Na przednim panelu tablicy znajdują się dwa wskaźniki LED oznaczone IPOK i MPOK.umożliwiające użytkownikom szybką ocenę stanu operacyjnego płytySą one zaprojektowane tak, aby dostarczać jasne i zwięzłe sygnały dotyczące wejścia/wyjścia oraz ogólnej wydajności procesora.dostępny przez długi i wąski otwórTe punkty badawcze TP, a mianowicie N15, P5, P15 i DCOM, umożliwiają pomiar i analizę sygnału.Użytkownicy mogą podłączyć urządzenia pomiarowe do tych punktów badawczych w celu monitorowania i rozwiązywania problemów sygnałów przechodzących przez płytę, ułatwiające wykonywanie zadań diagnostycznych i konserwacyjnych.

Z punktu widzenia komponentów sprzętowych obejmuje dwa transformatory o różnych rozmiarach.zapewnienie efektywnej i niezawodnej pracyDodatkowo włączony jest pojedynczy bezpiecznik o mocy 1 ampera o napięciu 250 V, który chroni płytę przed przepływem prądu i chroni inne elementy przed potencjalnym uszkodzeniem.

Płyta posiada dwa transformatory o różnych rozmiarach, pojedynczy bezpiecznik (1 ampera, bezpiecznik 250 V), pojedynczy złącze tła, różne obwody zintegrowane, w tym seryjne 1024-bitowe urządzenie pamięci,kilka tranzystorówPłyta posiada również kondensatory z różnych materiałów, w tym kondensatory elektrolityczne wysokiego napięcia, a także rezystory z folii metalowej.Płyty są wytwarzane w kilku miejscach.Większość komponentów posiada oznacznik odniesienia.
