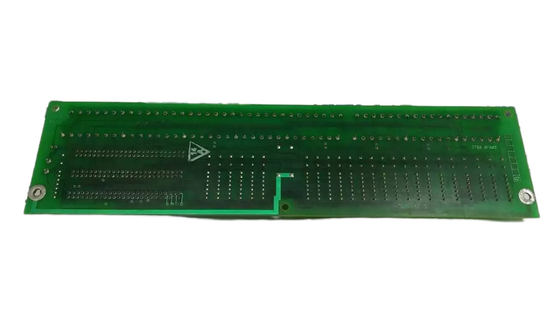

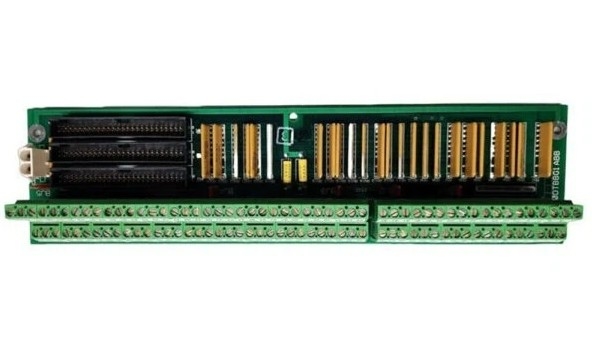

GE DS200DTBBG1A MarkV Terminal Board Digital I/O Module Terminal Board Card

GE DS200DTBBG1A MarkV Terminal Board Digital I/O Module Terminal Board Card

Szczegóły produktu:

Dodatkowe informacje:

Opis:

DS200DTBBG1A to karta cyfrowego łącznika do płyt terminalowych z serii GE Mark V. Płyta cyfrowego łącznika terminalowego GE DS200DTBBG1A ma dwa bloki końcowe,o pojemności nieprzekraczającej 50 WW dodatku są trzy 50-pin łączniki. JFF, JFG i JFH są identyfikatorami 40-pin łączników.Ponieważ są trzy 40-pin łączniki na tablicyJeśli chcesz odzyskać wydajność, ważne jest, aby po wymianie deski napęd wrócił do pracy.

DS200DTBBG1A jest zaprojektowany w celu zapewnienia wysokiej gęstości, łatwego w obsłudze interfejsu I/O dla systemów sterowania turbiną.dla łącznie 190 terminaliPłyty zawierają również trzy 50-pin łączniki z łącznikami w stylu bagnetu, co ułatwia podłączenie i odłączenie kabli wstążkowych.DS200DTBBG1A służy jako Moduł zakończenia rozszerzenia wejścia kontaktu w serii systemów sterowania turbiną Mark VDS200DTBBG1A jest zazwyczaj umieszczany w rdzeniach QD lub C systemu Mark V.

Istnieje możliwość podłączenia maksymalnie 110 przewodów sygnałowych do bloków końcowych modułu końcowego DS200DTBBGIA.Będzie to trudne do zarządzania bez metody do udokumentowania, gdzie oddzielne przewody sygnałowe są podłączone. Jeden blok końcowy jest przypisany TB1 jako identyfikator, a drugi blok końcowy jest przypisany TB2 jako identyfikator. Oddzielne terminale są numerowane w kolejności na każdym bloku końcowym.Aby zidentyfikować konkretny terminal używasz identyfikatora bloku terminala i numeru przypisany do terminalaNiektóre przykłady to TB1 90 i TB2 48. TB1 90 to terminal 90 na bloku 1, a TB2 48 to terminal 48 na bloku 2.

Teraz, gdy niektóre z różnych elementów sprzętowych do montażu tego DS200DTBBGIA Conact Input Expansion Termination Module zostały ujawnione,możliwe jest wyjaśnienie typów złączy kompatybilnych z tym produktem serii Mark VNiektóre z typów złączy stosowanych w połączeniu z tym modułem DS200DTBBGIA Contact Input Expansion Termination Module obejmują złącze wejściowe JRR TCDA,łącznik zasilania płyty JY 125 V DC DTBA, oraz złącza JRS/T, które zazwyczaj nie są używane.
