GE IS200BAIAH1BEE Karta interfejsu aplikacji mostowej Mark VI Na zapasach

GE IS200BAIAH1BEE Karta interfejsu aplikacji mostowej Mark VIW magazynie

Szczegóły produktu:

Opis:

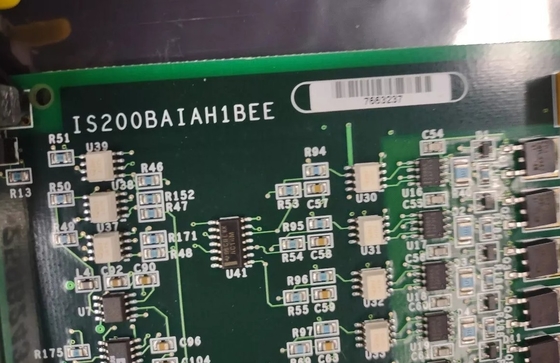

IS200BAIAH1BEE lub BAIA jest przeznaczony do zastąpienia płyt PCB. Ma EEPROM, który jest dostarczany z zainstalowanym firmware'em fabrycznym.Jeśli przestaje działać lub zostanie uszkodzonyBAIA wykorzystuje również interfejs I/O RS-232C, który przechodzi do klawiatury systemu napędowego lub komputera z płyty DSPX.IS200BAIAH1BEE należy umieszczać pionowo w zestawie półki kart sterujących, do której jest przypisana.Na płytce przedniej BAIA znajduje się etykieta ostrzegawcza, która ostrzega użytkownika, aby zamontował tę kartę tylko w gniazdo 1 na regałach.Zainstalowanie tej deski w innym miejscu niż pierwszy spowoduje uszkodzenie deskiNa płytce twarzy znajduje się wskaźnik LED oznaczony jako IMOK.

GE IS200BAIAH1B i IS200BAIAH1BEE to karty interfejsu aplikacji mostkowych zaprojektowane dla systemów sterowania GE Mark VI.Moduły te są głównie stosowane do łączenia i zarządzania komunikacją i transmisją sygnałów między generatorami i systemami pobudzenia w celu zapewnienia efektywnej koordynacji i sterowania między urządzeniamiTa karta interfejsu ma wiele kanałów wejściowych i wyjściowych, może przetwarzać sygnały cyfrowe z generatorów i systemów pobudzenia i monitorować stan sprzętu w czasie rzeczywistym.Poprzez efektywną wymianę danych, IS200BAIAH1B i IS200BAIAH1BEE mogą zoptymalizować strategie kontroli pobudzenia i poprawić wydajność i szybkość reakcji generatora.Ta elastyczna konstrukcja interfejsu umożliwia jej dostosowanie się do różnych wymagań aplikacji i płynną integrację z innymi modułami sterowania.

IS200BAIAH1B jest zaprojektowany do funkcjonowania jako płyta interfejsu aplikacji pomostowej w systemach napędowych serii innowacji.Ta płyta zapewnia odniesienie do ziemi i izolację dla sygnałów wejściowych z płyt końcowychKażda płyta jest zaprojektowana z wbudowaną EEPROM zawierającą oprogramowanie nieprzeznaczone do usuwania lub programowania w terenie. The Innovation Series that this particular IS200BAIAH1B Bridge Application Interface Board printed circuit board product offering belongs to has to be considered a child product series of the greater Mark VI Turbine Control System Series that this IS200BAIAH1B PCB was originally devised for.

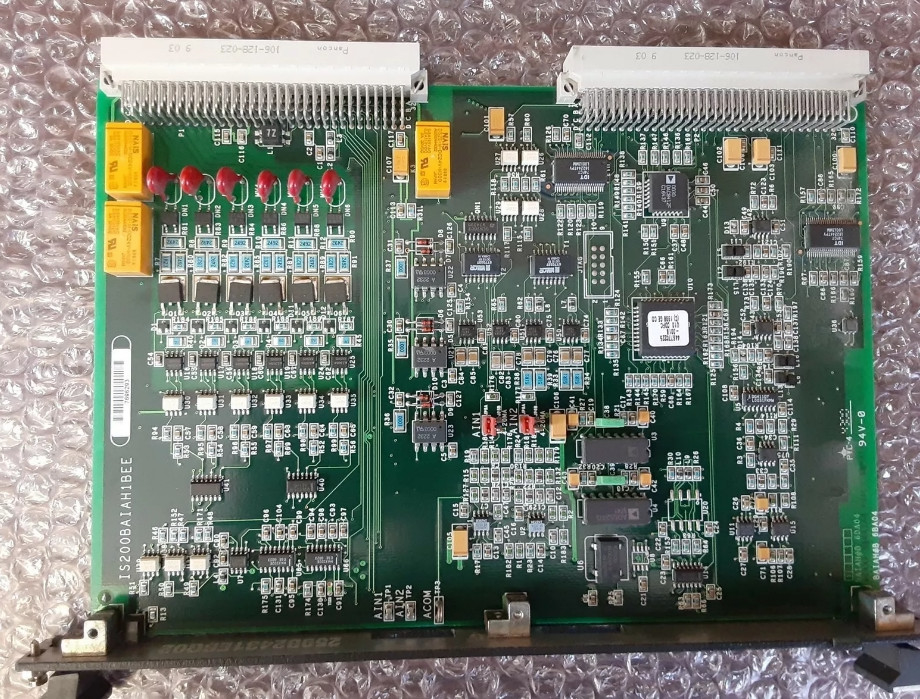

IS200BAIAH1B to płyta z serii Innovation, która została zaprojektowana do umieszczenia w określonym miejscu na regałach. Płyta ta może zostać uszkodzona, jeśli zostanie zainstalowana w niewłaściwym miejscu na regałach.Ze względu na to ryzyko szkód, ważne jest również rozważenie wymiarów PCB przed podjęciem decyzji zakupu.Ta specjalna płyta drukowana jest zrewidowana z przybliżonymi wymiarami 12 cali wzdłużnie przez 9 cali szerokościIS200BAIAH1B ma trzy przekaźniki, sześć varistorów, cztery przełączniki, trzy punkty testowe i kilka układów scalonych.Płyta ma dwa złącza pleców zlokalizowane na jednym krawędziPołączenia te są oznaczone jako złącza Pancon 106-128-023, które mają ogólnie niską dostępność na rynku.
