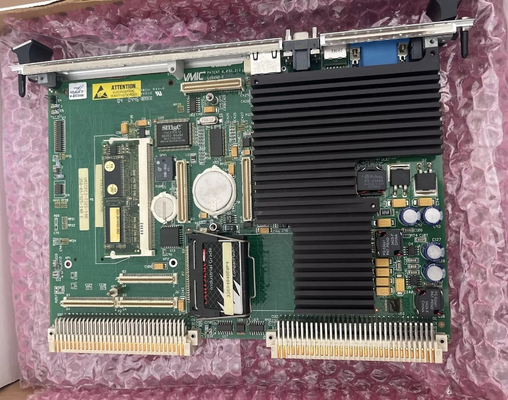

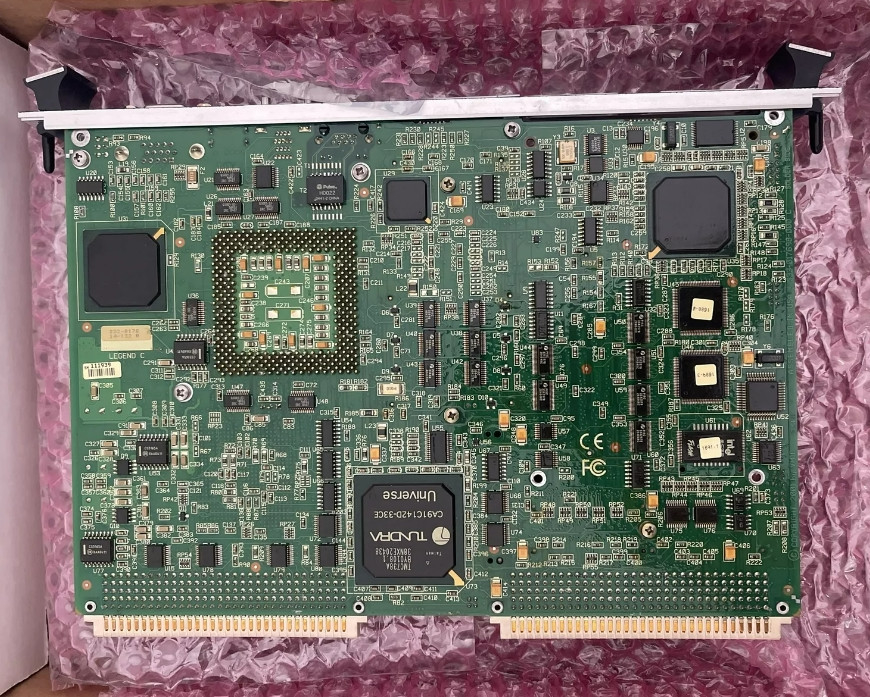

GE IS215UCCAM03A Advanced Control Board Mark VI CPCI Moduł sterowania

GE IS215UCCAM03A Advanced Control Board Mark VI CPCI Moduł sterowania

Szczegóły produktu:

Opis:

Ta płyta, płyta IS215UCCAM03A, jest jednym z kontrolerów UCCx.Ta płyta jest częścią systemu Mark VIe produkowanego przez General Electric, chociaż ten konkretny model jest uważany za kompatybilny z późniejszymi modelami systemu Mark VIeS. Model ten jest zasadniczo tablicą IS215UCCAH3 połączoną z IS200EPMC,128 MB pamięci flashSystem sterowania turbiną Mark VI zawierający urządzenie modułu montażu IS215UCCAM03A CompactPCI jest czymś w rodzaju samodzielnej serii produktów GE Mark,biorąc pod uwagę fakt, że istnieje szereg możliwych zastosowań funkcjonalnych w systemach sterowania i zarządzania gazem zgodnym z General Electric, turbiny wiatrowe i parowe zestawy automatycznych napędów.Należy to uznać za całkiem funkcjonalną ulepszenie w stosunku do wcześniej istniejących Mark V Turbine Control System Series podobnej pełnej rozszerzonej serii nazwy, ponieważ możliwe zastosowania serii Mark V istnieją tylko w bardziej ograniczonych warunkach funkcjonalnych opartych na gazie i parze.

IS215UCCAM03A Compact PCI to jedno-slotowa płyta przetwarzania z serią unikalnych i ważnych specyfikacji produktu.Niektóre z tych diod LED sąIstnieją trzy warunki dla UDH Ethernet LED, jest aktywna LED, która miga, i jest LED prędkości,który jest zielony dla 100 BaseTX, a żółty dla 10 bazy T. Wskaźniki te są często uruchamiane przez przerwę w specyfikacjach środowiskowych lub wymaganiach mocy IS215UCCAM03A.to UCCA PCB zaleca się do pracy w temperaturze od 0 do 60 stopni Celsjusza, z idealną temperaturą przechowywania w zakresie od -45 do 85 stopni Celsjusza.

Zakres wilgotności dla tego modelu jest określony na poziomie od 5 do 95%, a jego wysokość operacyjna wynosi od 0 do 10 000 stóp z wysokością przechowywania od 0 do 40 000 stóp nad poziomem morza.W zakresie napięcia wejściowego, IS215UCCAM03A wymaga napięć nominalnych +3,3 V DC, 3,5 A typowych, 4,25 A maksymalnych i +5 V DC, 150 mA typowych, 300 mA maksymalnych.Istnieje szereg specyfikacji portów i protokołów specyficznych dla płyty IS215UCCAM03AJak pokazano na poniższym diagramie komponentów IS215UCCA, EPMC Ethernet Interface składa się z trzech portów, złącza RJ-45,i skręconej pary złączy 10BaseT i 100BaseTX. W ramach EPMC Ethernet Interface, istnieją protokoły, które są używane do komunikacji między pakietami I/O i kontrolerami; te protokoły są protokołami TCP/IP.

IS215UCCAM03A jest modułem sterowania, który jest montowany w obudowie CPCI. Płyty posiadają pięć portów komunikacyjnych.połączenie Ethernet z UDH, a także połączenie RS-232C do konfiguracji. Kontroler musi być skonfigurowany z adresem TCP/IP przed podłączeniem do UDH Ethernet. Można to zrobić za pomocą aplikacji ToolboxST.Wykonane dla systemów sterowania o wysokiej wydajności, moduł sterowania GE IS215UCCAM03A CPCI zapewnia bezproblemową integrację i zwiększoną wydajność operacyjną w automatyce przemysłowej.
