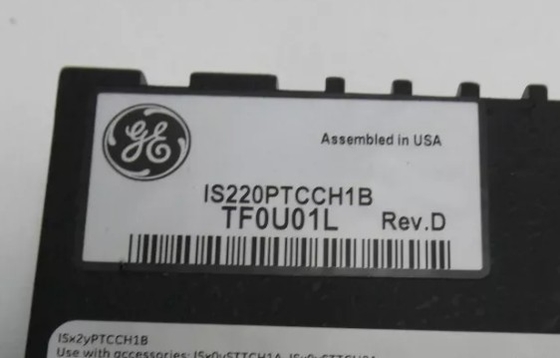

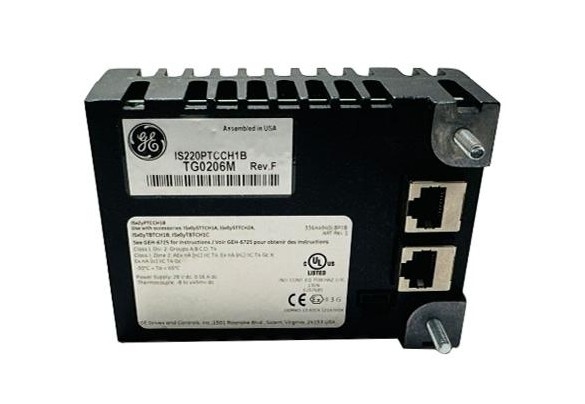

GE IS220PTCCH1B Mark VIe Speedtronic High Performance Thermocouple Input Pack

GE IS220PTCCH1B Mark VIe Speedtronic High Performance Thermocouple Input Pack

Szczegóły produktu:

Opis:

GE Speedtronic Mark VIe IS220PTCCH1B to moduł wejściowy termopar składający się z 12 wejściów zoptymalizowanych pod względem spalania i 1 połączenia zimnego.aplikacje redundancji podwójnej i potrójnej modułowej są możliwe z IS220PTCCH1BTa płyta może pomieścić konwencjonalne termopary, takie jak E, J, K, S i T, a także wejścia mV w zakresie od -8 do 45 mV.i T mogą być uziemione lub nie uziemione i mogą być umieszczone do 984 stóp od panelu I/O turbiny. Opór kabla nie może przekraczać 450 ohmów. IS220PTCCH1B może uruchamiać różnorodne samodzielne diagnostyki, w tym pamięć flash, pamięć RAM, sprzęt płyty procesora i samotestowanie portów Ethernet.Zapewnia również ciągłe monitorowanie wewnętrznego zasilania, aby zapewnić prawidłowe działanie.

IS220PTCCH1B może uruchamiać różnorodne samodzielne diagnostyki, w tym pamięć flash, pamięć RAM, sprzęt płyty procesora i samotestowanie portów Ethernet.Zapewnia również ciągłe monitorowanie wewnętrznego zasilania, aby zapewnić prawidłowe działanieDiagnostyka wizualna jest zapewniana za pośrednictwem diod LED wskazujących, a lokalna komunikacja seryjna diagnostyczna jest możliwa za pośrednictwem portu podczerwonego.Wprowadzenie do pakietu jest poprzez podwójny RJ45 złącza Ethernet i trzy-pin wejście zasilaniaWyjście odbywa się za pośrednictwem złącza DC-37, który łączy się bezpośrednio z połączeniem do deski końcowej.

IS220PTCCH1B REV F to moduł wejściowy termopłoty wyprodukowany i zaprojektowany przez General Electric jako część serii Mark VIe stosowanej w systemach sterowania rozproszonego GE.PTCC zapewnia interfejs elektryczny między jedną lub dwiema sieciami Ethernet I/O a płyta końcowa wejściowa termoparyOpakowanie zawiera plik procesora wspólny dla wszystkich rozproszonych pakietów I/O Mark VIe oraz plik akwizycyjny specyficzny dla funkcji wejścia termoparów.Zestaw jest w stanie obsłużyć do 12 wejściach termoparówW konfiguracji TMR z płytą końcową TBTCH1B wykorzystuje się trzy opakowania z trzema zimnymi połączeniami, ale dostępnych jest tylko 12 termoparów.

IS220PTCCH1B jest pakietem I/O Mark VIe. Jeden lub więcej modułów pakietu I/O cyfryzuje sygnał czujnika i przekazuje go do kontrolera.Jest to głównie używane z serii GE Speedtronic Mark VIePonadto, Mark VIe jest elastyczną platformą dla wielu zastosowań.IS220PTCCH1B to moduł wielokrotnego PCB z wielowarstwowym PCB wypełnionym komponentami SMDDostępne są również liczne wersje tego pakietu I/O.
