GE IS200TRPGH1B Ogólna tablica zaciskowa głównego wyłącznika turbiny elektrycznej

GE IS200TRPGH1B General Electric Turbine Primary Trip Terminal Board

Szczegóły produktu:

Dodatkowe informacje:

Opis:

IS200TRPGH1B to pierwotna deska terminalowa wyprodukowana i zaprojektowana przez General Electric jako część serii Mark VI stosowanej w systemach sterowania turbinami gazowymi.Kontroler I/O reguluje płytę końcową TRPGTrzy obwody głosowania w systemie TRPG posiadają dziewięć przekaźników magnetycznych, które łączą się z trzema żarówkami, czyli urządzeniami elektrycznymi.Strony podstawowe i awaryjne interfejsu z ETD tworzone są przez TRPG i TREG pracujące razemDo zastosowań w turbinach gazowych TRPG przyjmuje również dane wejściowe z ośmiu czujników płomieni Geiger-Mueller.

Diagnostyka TRPG jest obsługiwana przez płytę I/O. Obejmuje ona informacje zwrotne od sterownika i kontakta przekaźnika magnetycznego.i napięcie pobudzenia detektora płomienia jest zbyt niskie lub nadmierne,Jeśli którykolwiek z sygnałów staje się nieprawidłowy, generowane jest ostrzeżenie diagnostyczne (poza limitami)..W przypadku wykrycia rozbieżności, powstaje błąd niezgodności sprzętu.i lokalizacja wtyczki są wszystkie zakodowane na czytaniu tylko chip urządzenia ID.

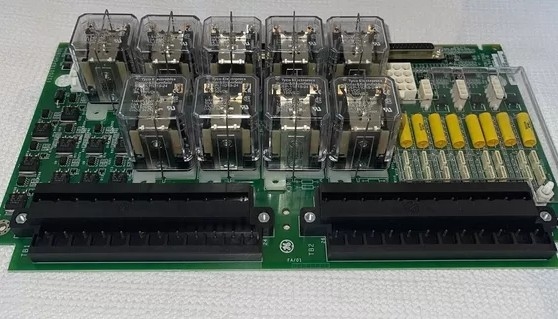

Moduł IS200TRPGH1B służy jako główna płyta kończąca podróż w systemie sterowania turbinami gazowymi GE Mark VI Speedtronic.Jego podstawową funkcją jest interfejs z podstawowym sterownikiem ochrony turbiny i urządzeniami awaryjnymi (ETD), zapewniające szybką i dokładną reakcję w sytuacjach awaryjnych.wyposażone w 24 końcówki metalowe srebrne, numerowane kolejno od 1 do 48W dolnej połowie płyty znajduje się wiele kondensatorów: pionowa linia złożona z 8 żółtych kondensatorów w środku,w towarzystwie dwóch równoległych rzędów małych białych kondensatorów o łącznej pojemności 16 jednostek po lewej stronie.

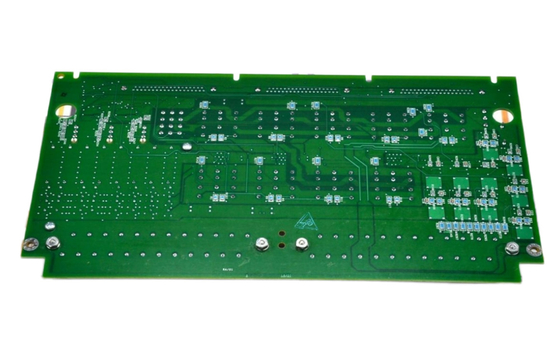

IS200TRPGH1B to płyta PCB lub drukowana obwód z różnych różnych komponentów.Oba te bloky końcowe zawierają dwadzieścia cztery srebrne metalowe końcówki, które są numerowane od jednego do dwudziestu czterech i od dwudziestu pięciu do czterdziestu ośmiu. Różnorodność kondensatorów znajduje się na dolnej połowie IS200TRPGH1B. W dolnej części IS200TRPGH1B w środku deski umieszczono pionową linię ośmiu stałych żółtych kondensatorów.Po lewej stronie tych żółtych kondensatorów są dwa pionowe rzędy małych białych kondensatorów.
