ABB 89NG03 GJR4503500R0001 Moduł zasilania do wytwarzania napięć autobusów stacji

ABB 89NG03 GJR4503500R0001 Moduł zasilania do wytwarzania napięć autobusów stacji

Szczegóły produktu:

Opis:

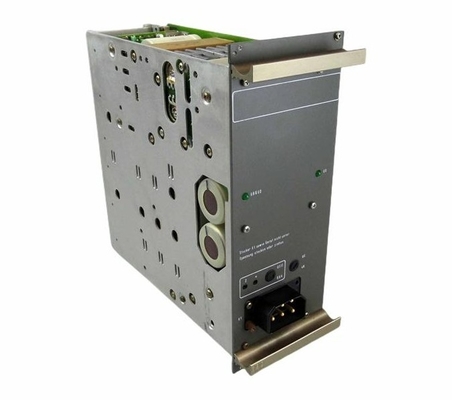

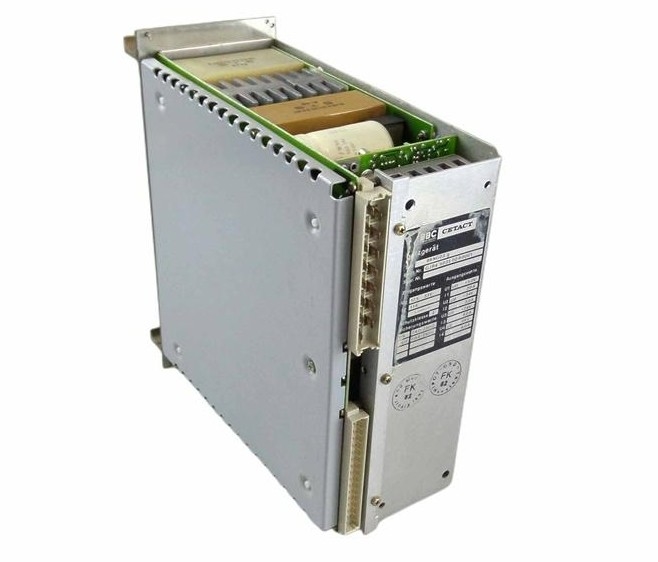

Moduł zasilania 89NG03 służy do przełączania i wytwarzania napięć wymaganych w podstawie autobusów stacji stacji przetwarzania wielofunkcyjnej PROCONTROL.Ponieważ każdy moduł ma własne zasilanie napięciem, urządzenia zasilania są wykorzystywane łącznie 4 razy dla stacji przetwarzania wielofunkcyjnego.USE napięcie dodatnie przesyłane za pośrednictwem złącza X1 jest przełączane przez moduł zasilania jako napięcie procesowe US do tylnej płaszczyzny przycisku stacji za pośrednictwem etapu przełączaniaTen napięcie jest rozpuszczane w moduł.

Napięcie UB i UD jest regulowane w funkcji UD. Napięcie UB jest zmienne, tj. napięcie wyjściowe zmienia się w granicach dopuszczalnych w zależności od UD i podłączonego obciążenia.Moduł ma wewnętrzny i zewnętrzny kran dla rzeczywistej wartości napięciaJeśli linia czujnika jest otwarta napięcie UD jest kontrolowane do stałej wartości na terminalach wyjściowych modułu niezależnie od obciążenia podłączonego.napięcie wyjściowe w punkcie połączenia linii czujnika jest regulowane do stałej wartościW przypadku PROCONTROL, linia czujnika jest podłączona w środku tylnej płaszczyzny autobusu stacji. W ten sposób spadek napięcia w linii zasilania spowodowany jest zmianami prądu obciążenia (np.poprzez podłączenie dodatkowego modułu) są stabilizowane.

Moduł zasilania jest zasilany za pośrednictwem wtyczki znajdującej się na przednim panelu.Przesyłowe napięcie US = +24 VDC jest przełączane w zależności od wewnętrznego napięcia UD.Przesyłowe napięcie UV=-24 VDC,przewodnik odniesienia Z,Włókno ogłoszenia i migające są połączone tylko przez modułNapięcia UB+ = +24 VDC i UD+ = +5 VDC (z przewodnikiem odniesienia ZD) po stronie szlaku i wymagane przez moduły są generowane za pośrednictwem konwerterów DC/DC i są potencjalnie izolowane.

Moduł nie może być podłączony ani wyłączany podczas pracy, aby zapobiec zniszczeniu.W przypadku zakłóceńWyjścia US i UB są monitorowane pod napięciem, a wyjście UD jest monitorowane pod napięciem i nad napięciem.Jeżeli urządzenie monitorujące odpowiadaUS i UB są odtwarzane z napięcia wyjściowego modułu, podczas gdy UD jest odtwarzany z linii czujnika F.

Oprócz monitorowania napięć z czysto funkcją ogłaszania, moduł posiada również urządzenie monitorowania nad napięciem i pod napięciem z funkcją wyłączenia.

łącze do arkusza danych:

ABB 89NG03 GJR4503500R0001.pdf
