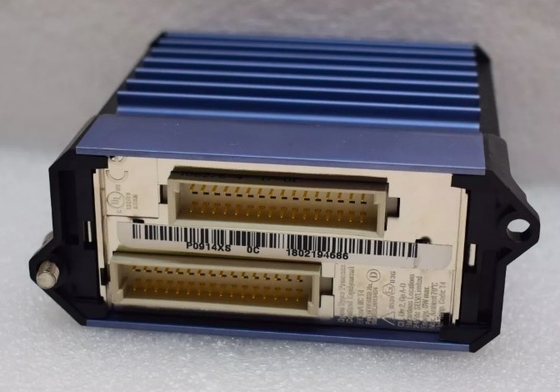

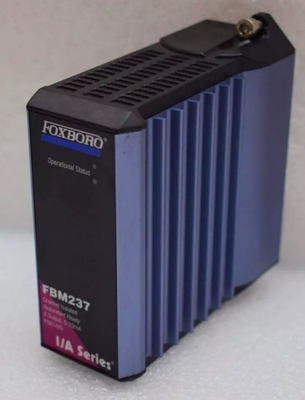

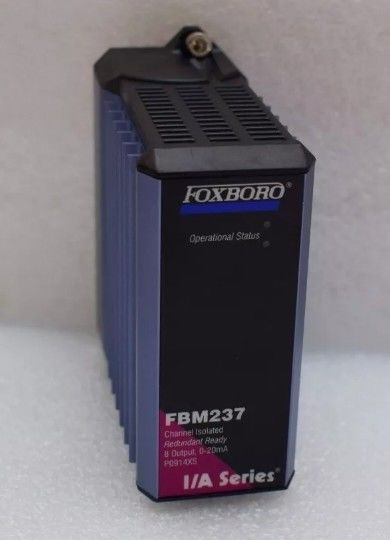

Foxboro FBM237 P0914XS Osiem kanałów wyjściowych analogowych 0-20 mA Sygnały są elektrycznie kompatybilne z urządzeniami HART Field

Foxboro FBM237 P0914XS Osiem kanałów analogowychSygnały 0-20 mA są elektrycznie kompatybilne z urządzeniami HART Field

Szczegóły produktu:

Dodatkowe informacje:

Opis:

FBM237 ma konstrukcję modułową, z wytrzymałym wytrzaskanym aluminium zewnętrznym do fizycznej ochrony obwodów.Obudowy specjalnie zaprojektowane do montażu FBM zapewniają różne poziomy ochrony środowiska, do trudnych warunków (klasa G3), zgodnie z normą ISA S71.04.

Moduł wyjściowy FBM237, od 0 do 20 mA, zawiera osiem kanałów.lub jako parę zbędną (dwa FBM237). W przypadku użycia jako redundantnej pary sygnały wyjściowe pola są podłączone do jednego wspólnego zestawu końcowego. Każdy moduł w parze niezależnie utrzymuje wyjście (s) w określonej wartości wyjścia (s).

Moduł jest montowany na standardowej podłożu modułowego, który może pomieścić do ośmiu modułów Fieldbus.i zawiera złącza sygnałowe dla redundantnych busów polowych, niezależne zasilanie prądem stałym, i kable końcowe.

Moduły zbędne muszą być umieszczone w sąsiednich parach pozycji parzystych/parzystych na płytce bazowej (pozycje 1 i 2, 3 i 4, 5 i 6, lub 7 i 8).Moduł adaptera jest umieszczony na dwóch sąsiednich złączach kabli końcowych płyty bazowej w celu zapewnienia jednego połączenia kabli końcowychJeden kabel końcowy łączy się z nadmiernego adaptera do powiązanego TA.

FBM237 jest zamontowany na modułowej podłożu, który może być zamontowany na szybie DIN (horyzontalnie lub pionowo) lub poziomo na 19-calowym stojaku za pomocą zestawu montażowego.Moduły zbędne muszą być umieszczone w nieparzystych i parzystych położeniach sąsiadujących na płytce bazowej (pozycje 1 i 2)., 3 i 4, 5 i 6, lub 7 i 8) wraz z odpowiednim adapterem redundancji.

Łącze do arkusza danych:

Wymagania w zakresie ochrony środowiska
