Foxboro FBM233 P0926GX Integrator systemu urządzeń polowych Moduł Dwu-ported urządzeń pola I / O i I / A serii systemu

FoxboroFBM233 P0926GX Moduł zintegrowania systemu urządzeń polowych urządzenia I/O z dwoma portami oraz system serii I/A

Szczegóły produktu:

Dodatkowe informacje:

FBM233 oferuje wsparcie bloków sterowania dla następujących standardowych typów bloków systemu I/A Series® Distributed Control Interface (DCI):

Opis:

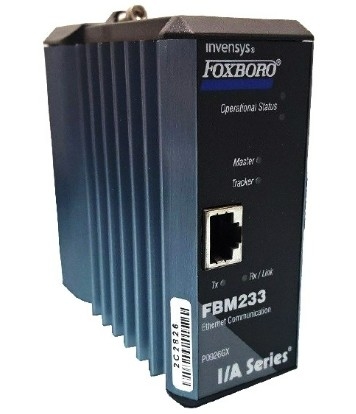

Każdy moduł FBM233 posiada pojedyncze łącze Ethernet miedzianego 10/100 Mbps i pojedynczy złącze RJ-45 na przedniej części modułu do łączności z urządzeniami Ethernet z dwoma portami.FBM233 jest podłączony do przełączników Ethernet lub węzłów w celu komunikacji z jednym urządzeniem zewnętrznym lub do 64 urządzeń zewnętrznych.

Komunikacja danych między FBM233 a urządzeniami polowymi odbywa się za pośrednictwem złącza RJ-45 znajdującego się z przodu modułu FBM233.lub za pośrednictwem przełączników Ethernet do urządzeń polowych (patrz: "Ethernet Hubs AND Switches" na stronie 7)FBM233 jest podłączony do przełączników Ethernet lub węzłów w celu komunikowania się z jednym urządzeniem zewnętrznym lub do 64 urządzeń zewnętrznych.

FBM233 zbiera wymagane dane z urządzeń, wykonuje niezbędne konwersje,a następnie przechowuje przekształcone dane w swojej bazie danych w celu włączenia do funkcji zarządzania instalacją serii I/A i wyświetlaczy operatoraDane mogą być również zapisywane do poszczególnych urządzeń z systemu I/A Series.

FBM233 ma kompaktową konstrukcję, z wytrzymałym, wytłuszczonym aluminium zewnętrznym do fizycznej i elektrycznej ochrony obwodów.zapewniają różne poziomy ochrony środowiska, do klasy G3 środowisk surowych zgodnie ze standardem ISA S71.04.

Moduł łączności busów polowych (FCM100Et lub FCM100E) lub procesor sterowania pola (FCP270) są interfejsem ze redundantnym modułem Fieldbus o prędkości 2 Mbps stosowanym przez FBM.FBM233 akceptuje komunikację z każdej ścieżki modułu Fieldbus 2 Mbps - w przypadku awarii jednej ścieżki lub przełączania na poziomie systemu, moduł kontynuuje komunikację na aktywnej ścieżce.

Łącze do arkusza danych:

/FoxBORO FBM233 P0926GX.pdf
