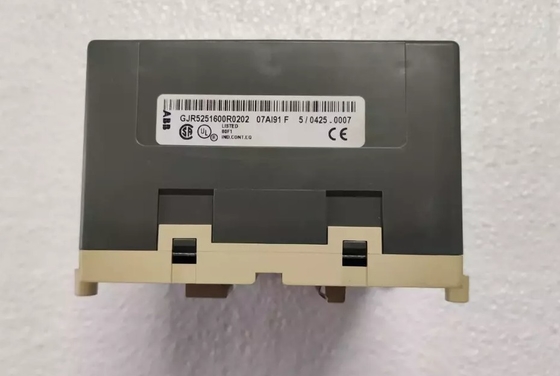

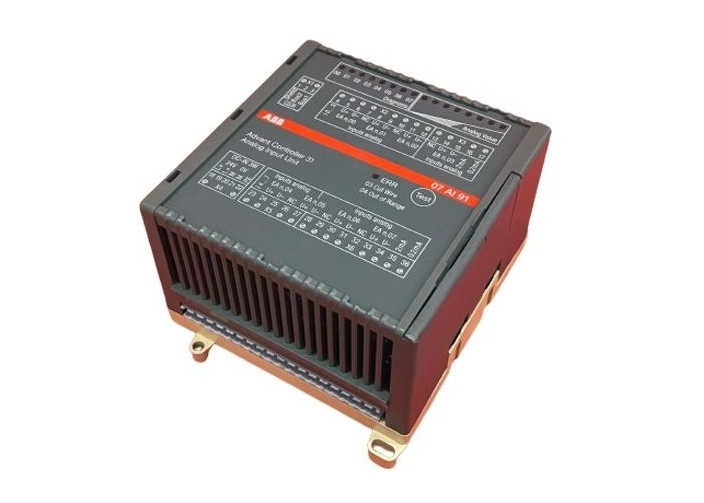

ABB 07AI91 GJR5251600R0202 Jednostka wejściowa sterownika modułu I/O analogowego

ABB 07AI91 GJR5251600R0202 Jednostka wejściowa sterownika modułu I/O analogowego

Szczegóły produktu:

Dodatkowe informacje:

Opis:

Celem zastosowania Analogiczny moduł wejściowy 07 AI 91 jest używany jako moduł zdalny przy szlaku systemowym CS31.Kanały mogą być konfigurowane w parach do podłączenia następujących czujników temperatury lub napięcia:± 10 V / ± 5 V / ± 500 mV / ± 50 mV 4...20 mA (z zewnętrznym rezystorem 250 Ω) Pt100 / Pt1000 z linearyzacją.Można stosować wyłącznie czujniki izolowane elektrycznieZakres ± 5 V można również wykorzystać do pomiaru 0..20 mA z dodatkowym zewnętrznym rezystorem 250 Ω.

Konfiguracja kanałów wejściowych oraz ustawienie adresu modułu są wykonywane za pomocą przełączników DIL.Każdy z 8 kanałów używa 16 bitów. Jednostka jest zasilana prądem stałym 24 V. Połączenie systemu CS31 jest elektrycznie odizolowane od reszty jednostki.Moduł oferuje szereg funkcji diagnostycznych (patrz rozdział "Diagnoza i wyświetlacze")Funkcje diagnostyczne wykonują samokalibrację wszystkich kanałów.

Ten numer jednostkowy 07AI91 - GJR5251600R0202 i marka ABB jest częścią zakresu AC31. 07 AI 91 używa jednego adresu modułu (numeru grupy) w zakresie wprowadzania słów. Każdy z 8 kanałów używa 16 bitów.Jednostka jest zasilana prądem stałym 24 VPołączenie systemu CS31 jest elektrycznie odizolowane od pozostałej części urządzenia.Funkcje diagnostyczne wykonują samokalibrację dla wszystkich kanałówModuł serii AC800M, części zamienne robotów przemysłowych serii DSQC, Bailey INFI 90,800xA, Advant OCS z oprogramowaniem Master Software, Advant OCS z oprogramowaniem MOD 300,Freelance - Rozproszony system sterowania dla przemysłu procesowego Symphony Melody, Satt OCS, Symphony DCI System Six, Harmony / INFI 90, systemy bezpieczeństwa itp.

Wszystkie moduły wejściowe analogowe przeprowadzają wewnętrzną konwersję analogowo-cyfrową.Do przetwarzania i przechowywania tych odpowiednich bitów (bitów zawierających informacje analogowe)Wszystkie moduły wyjściowe analogowe wykonują wewnętrzną konwersję cyfrowo-analogową.Wartość cyfrowa przed konwersją (posiadająca 8 lub 12 odpowiednich bitów) jest przechowywana w 16-bitowym słowie.

łącze do arkusza danych:

ABB 07AI91 GJR5251600R0202.pdf
