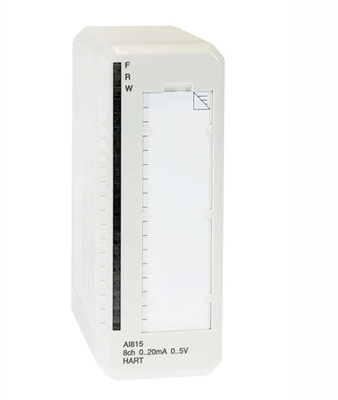

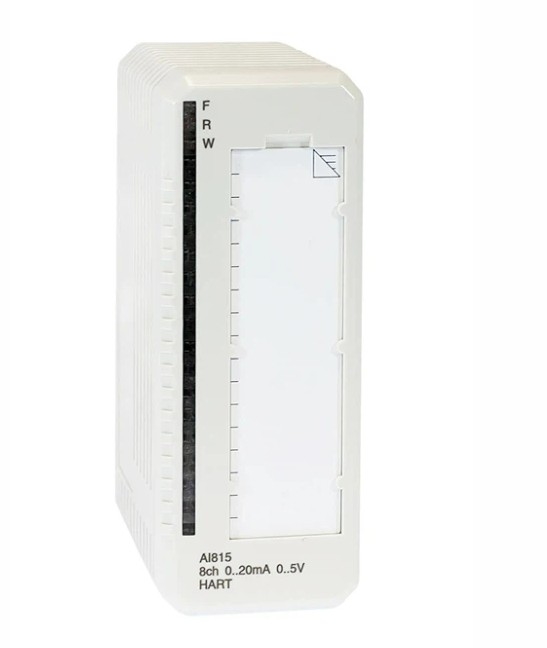

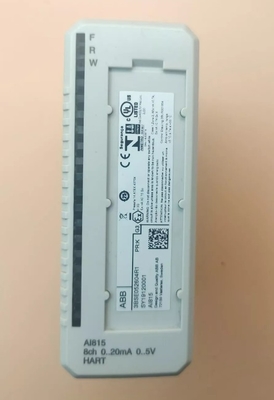

ABB AI815 3BSE052604R1 Analogiczny moduł wejścia Maksymalna jednostka przesyłowa

ABB AI815 3BSE052604R1 Analogiczny moduł wejścia Maksymalna jednostka przesyłowa

Szczegóły produktu:

Dodatkowe informacje:

Opis:

Moduł wejścia analogowego AI815 ma 8 kanałów. Moduły mogą być konfigurowane pod kątem napięcia lub prądu.Wpływ napięcia i prądu jest zdolny do wytrzymania nad napięciem lub pod napięciem co najmniej 11 V d.c. rezystancja wejściowa dla wejściowego napięcia jest większa niż 10 M ohm, a rezystancja wejściowa dla wejściowego prądu wynosi 250 ohm.Moduł dystrybuuje zewnętrzny zasilacz nadajnika zgodny z HART do każdego kanału. Dodaje to proste połączenie do dystrybucji zasilania do nadajników 2-przewodowych lub 3-przewodowych.Jeżeli do zasilania nadajników HART wykorzystuje się zewnętrzne źródło zasilania, zasilanie musi być zgodne z HART.

ABB 3BSE052604R1 Analog Input HART 8 kanałów, 0(4)..20mA, 0(1)..5V, 12 bitów, pojedynczy koniec.AI815 jest wyposażony w zaawansowane możliwości wejścia analogowego dla precyzyjnego i niezawodnego przetwarzania sygnału. skalowalna konstrukcja modułu pozwala na elastyczność w rozszerzaniu systemu sterowania w razie potrzeby.zapewnienie kontroli w czasie rzeczywistym aplikacjiJego lekka konstrukcja zapewnia łatwą obsługę podczas instalacji i konserwacji.

Moduł wejścia analogowego AI815 posiada 8 kanałów i obsługuje wejścia napięcia lub prądu. Każdy kanał modułu jest dedykowany do wejścia napięcia lub prądu;nie mogą być mieszane na tym samym module I/0Moduł może wytrzymać warunki nad napięcia lub niskiego napięcia do 11 V prądu bieżącego. Opór wejściowy jest większy niż 10 M (((2 dla wejściowego napięcia i 250 (dla wejściowego prądu).Rozdziela zewnętrzne zasilanie nadajnika zgodne z HART do każdego kanału, umożliwiające podłączenie do nadajników 2-przewodów lub 3-przewodów.

Może być zintegrowany z systemem autobusów ABB, takim jak PROFIBUS lub MODBUS, aby ułatwić wymianę danych z górnym komputerem lub innymi jednostkami sterującymi.Wszystkie podręczniki są dostarczane jako dokumenty elektroniczne na płycie CD-ROMFormat pliku to Adobe Portable Document Format (PDF), który jest de facto standardem dla przenośnych dokumentów w Internecie.lub wyszukiwania i drukowania niezbędnych części tych dokumentów elektronicznychNa przykład.

łącze do arkusza danych:

ABB AI815 3BSE052604R1.pdf
